SBF40

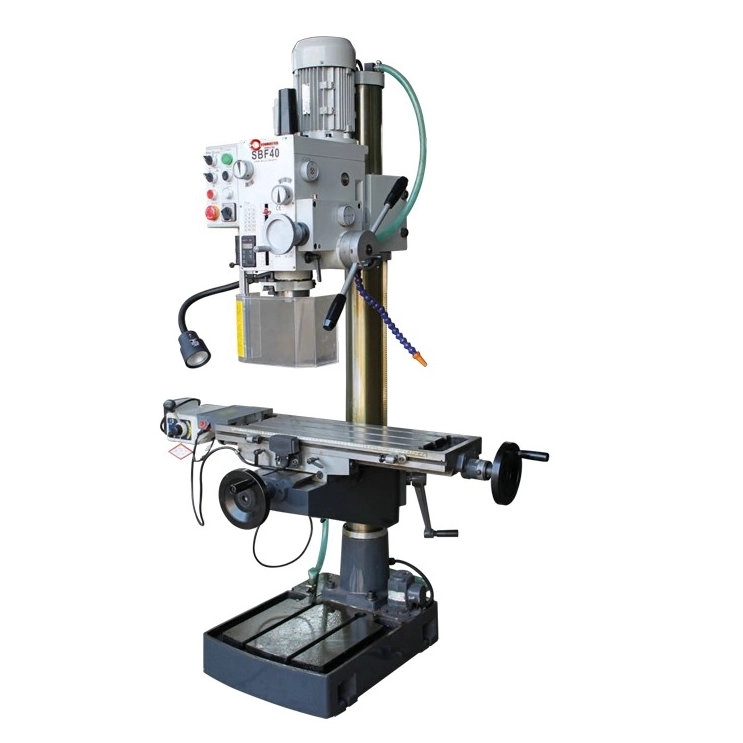

Säulen- Fräs-Bohrmaschine SBF 40
Ähnlich der SBF 32 verfügt die SBF 40 ebenfalls über einen großen Kreuztisch mit automatischen, stufenlos regelbaren Vorschub in der X-Achse zum Koordinatenbohren und für leichte Fräsverarbeitung. Die Maschine überzeugt mit einem laufruhigen Getriebe im geschlossenen Ölbad, und einer robusten Bauweise.
Außerdem hat die SBF 40 einen zuschaltbaren automatischen Vorschub mit 3 Getriebestufen inkludiert.
TECHNISCHE DATEN | |
Verfahrweg X-/Y-/Z-Achse | 500 / 190 / 530 mm |
Arbeitsvorschub | 0 - 420 mm/min |
Eilgang | 600 mm/min |
Tischaufspannfläche | 730 x 210 mm |
Max. Tischbelastbarkeit | 100 kg |
T-Nuten Tisch | 3 x 14 x 63 mm |
T-Nuten Fuß | 2 x 14 x 200 mm |
Spindeldrehzahlen (12) | 75 - 3200 min |
Spindelaufnahme | MK 4 |
Pinolenhub | 120 mm |
Ausladung | 278 mm |
Säulendurchmesser | 115 mm |
Abstand Spindelnase-Tisch | 600 mm |
Abstand Spindelnase-Fuß | 1180 mm |
Bohrleistung Stahl | 40 mm |
Schwenkbereich Kopf | + / - 45° |
Gewindeschneidleistung Stahl | M 16 |
Motorleistung Hauptantrieb | 1,1 / 1,5 kW |
Kühlmitteleinrichtung | 0,04 kW |
Abmessungen | 830 x 760 x 1850 |
Gewicht | 390 kg |
