BENCH TYPE FTX 45 TF
Share to:

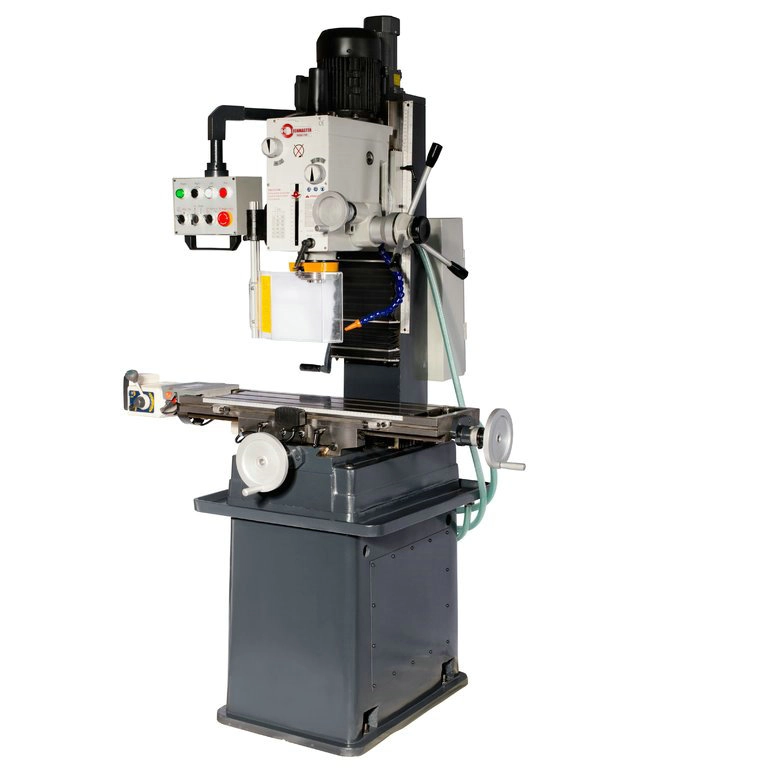

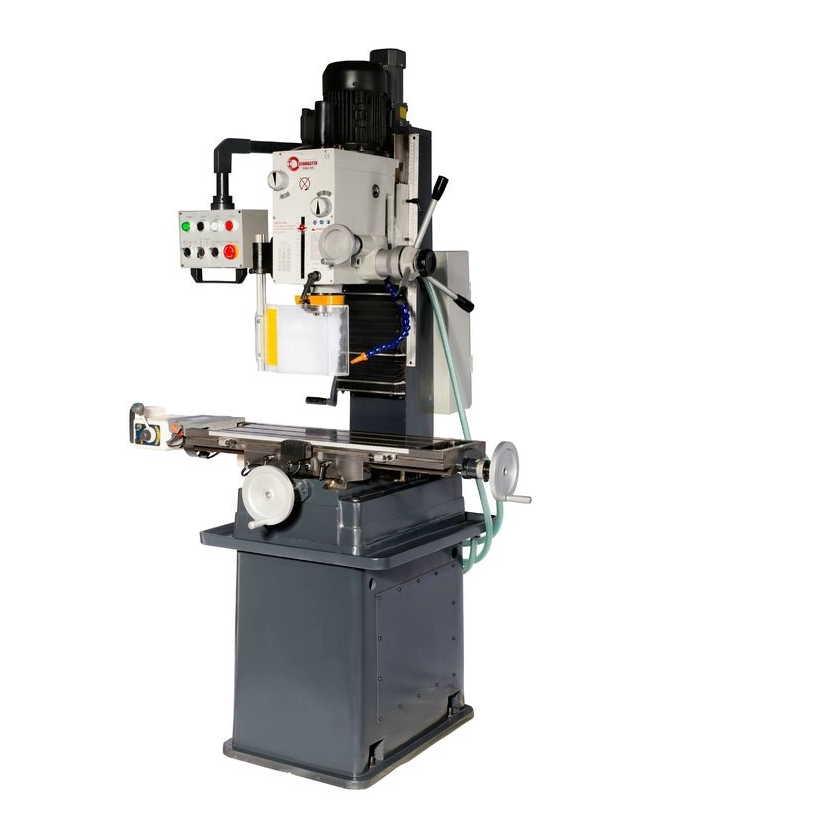

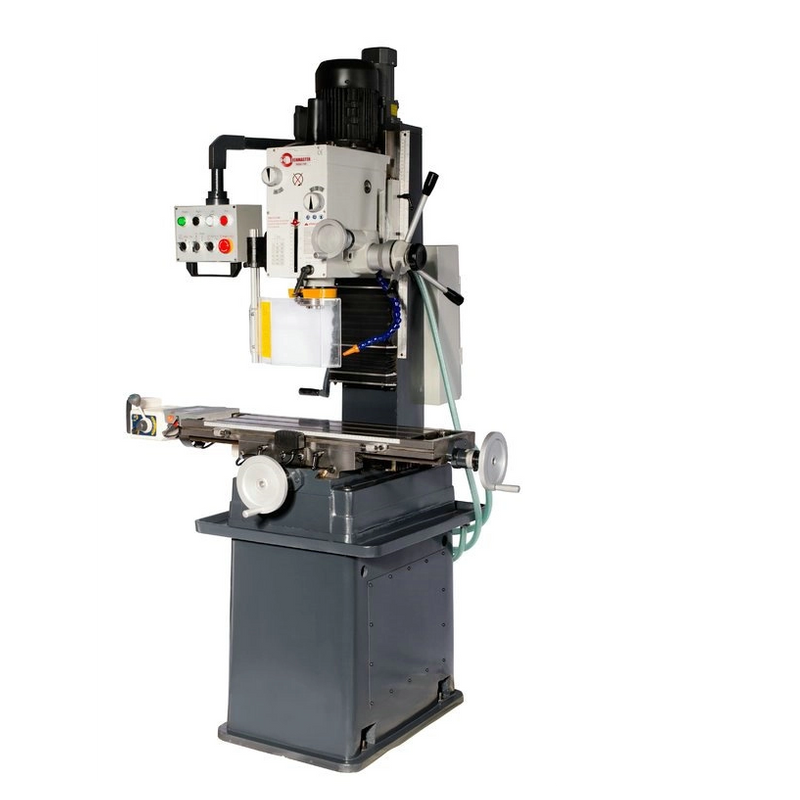

BENCH TYPE FTX 45 TF

Quantity:
  • FTX 45 TF
ACCESORIOS INCLUIDOS / INCLUDED ACCESORIES / ACCESSOIRES INCLUS

ES / EN / FR

- Sistema refrigeración
- Portabrocas B16
- Pedestal fundición
- Avance automático longit.
- Reductor MT4-MT3
- Reductor MT3-MT2
- Caja herramientas


- Coolant system
- Key chuck B16
- Stand in cast iron
- Longitudinal power feed
- Taper sleeve MT4-MT3
- Taper sleeve MT3-MT2
- Tool box


- Dispositif de refroidissement.
- Mandrin B16
- Socle à fonte d’acier.
- Avance autom. longitudinal
- Réducteur MT4-MT3
- Réducteur MT3-MT2
- Coffre d’outils.

CARACTERISTICAS / FEATURES / CARACTERISTIQUES

ES

Su gran pedestal cuadrado de fundición, asegura la máxima rigidez.
Caja de control de brazo articulado.
La reducida tolerancia de los engranajes del cabezal asegura una operación
Equipado con circuito de seguridad de bajo voltaje.
Protector de portabrocas con desconectador.
Correcta elevación del cabezal por las guías con cola de milano rectificadas.
Elevación del cabezal manual o motorizada.
Bloqueo de mesa en ejes X-Y.
Contra chavetas cónicas en ejes X, Y, y Z.
Husillo de gran diámetro con rodamientos cónicos.
Cremallera y piñon calibrado para un avance preciso.
Bloqueo de profundidad del husillo.
Mesa con avance automático de velocidad variable.
Sistema de refrigeración.
Columna de milano
Declaración y equipamiento CE.

EN

Large square column casting ensures maximum rigidity.
Pendant control switch.
Close tolerance headstock gears ensure quiet operation.
Safe, low voltage electric circuit incorporating overload.
Interlock chuck guard.
Positive head elevation on machined dovetail slideways.
Head elevation manual or motorized.
Table locks to X and Y axes.
Tapered gibs on, X, Y, Z axes.
Large diameter spindle supported by taper roller bearings.
Rack and pinion and calibrated fine feeds.
Spindle depth lock.
Variable speed power feed table and coolant system.
Dove tail.
Declaration of conformity and equipment CE.

FR

Bâti et socle en fonte d’acier robuste assurant rigidité et précision.
Tableau de commandes mobile.
Opérations silencieusegrâce à la petite tolérance des engrenages de la broche.
Équipe avec un circuit de sécurité de très basse tension (voltage).
Protecteur du mandrin avec dispositif d’arrêt d’urgence.
Colonne à queue d’aronde par une parfaite élévation.
Élévation de la broche manuelle ou motorisé.
Blocage des axes X-Y de la table.
Toutes les glissières de direction sont à queue d’aronde.
Vérin de grand diamètre avec roulements coniques.
Déplacement précis par crémaillère et pignons calibrées.
Blocage de profondeur de la broche.
Table avec avance automatique et variateur de vitesses..
Dispositif de refroidissement.
Colonne avec guides à queue d’aronde.
Marquage et équipement CE.

CARACTERISTICAS TÉCNICAS / TECHNICAL SPECIFICATIONS / CARACTERISTIQUES TECHNIQUES
FTX 45 TF
Alimentación / Input voltage / Alimentation V 400 - F3
Potencia / Power / Puissance Kw - Hp 1,1 - 1,5
Transmisión / Transmission / Transmission
Engranajes / Gears / Engrenages
Nº Velocidades / Nº Speeds / Nº Vitesse
12
Velocidades / Speeds / Vitesse r.p.m 75 - 3200
Capacidad broca / Drilling capacity / Capacité de perçage mm. 40
Diámetro máximo fresado vertical / Max.end milling capacity / Capacité max. de fraisage en bout mm. 32
Diámetro máximo fresado horizontal / Max. face milling capacity / Capacité max. de surfaçage mm. 80
Distancia portabrocas-columna / Distance spindle-column / Distance mandrin - colonne mm. 260
Max. distancia portabrocas-mesa / Max. distance spindle-table / Max. distance mandrin - table mm. 470
Cono morse / Morse taper / Cône morse
MT4
Profundidad taladro / Spindle stroke / Profondeur taraudage mm. 120
Recorrido transversal (X) / Cross travel (X) / Course transversale (X) mm. 560
Recorrido longitudinal (Y) / Longitudinal travel (Y) / Course longitudinale (Y) mm. 230
Recorrido vertical Z / Vertical travel Z / Course longitudinale Z mm. 300
Tamaño ranura en T / T Slot / Rainurage table en T mm. 14
Altura total / Total height / Hauteur totale mm. 1750
Dimensión base / Base size / Dimensions base mm. 610 x 400
Dimensión mesa / working table dimensions / Dimension table mm. 800x240
Peso / Weight / Poids kg. 580
