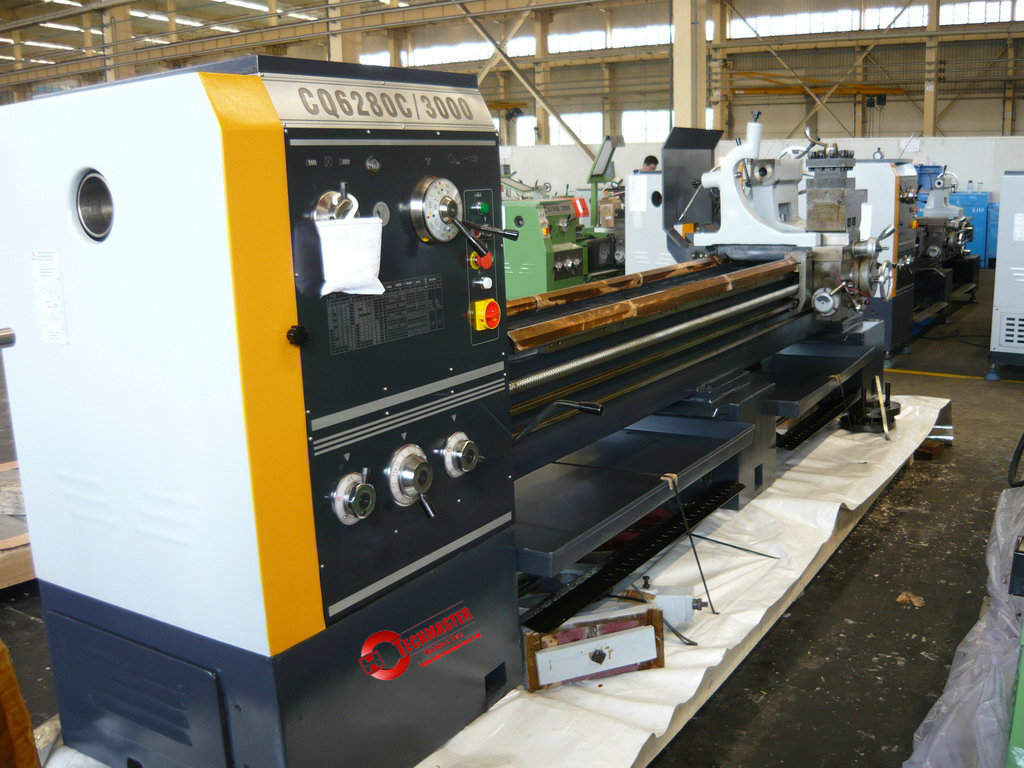

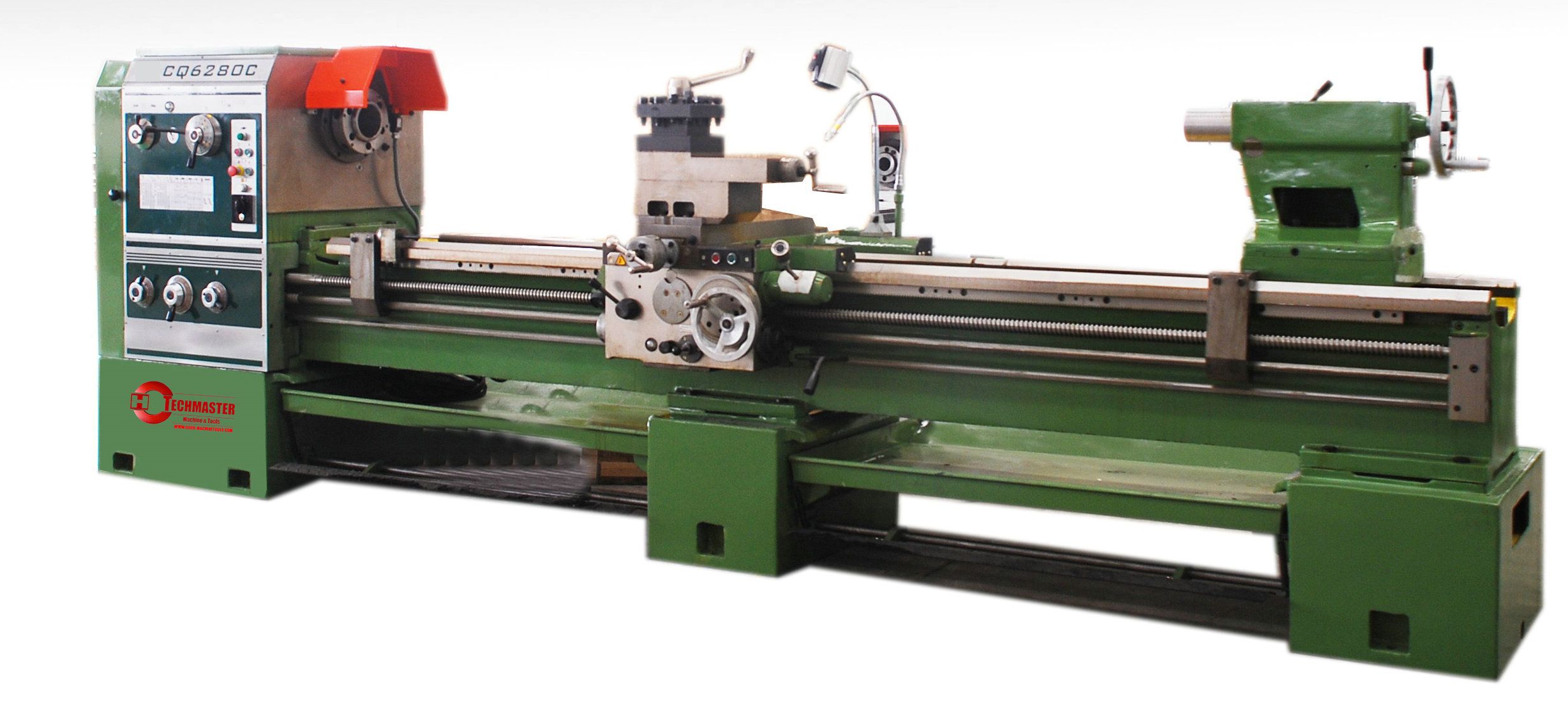

Parameter | CQ6280B | CQ6280C | ||
Capacity | Max swing over bed | mm | φ800 | φ800 |
Max swing in gap | mm | φ1000 | φ1000 | |
Effective length in gap | mm | 240 | ||
Max swing over slide | mm | φ560 | φ560 | |
Max workpiece length | mm | 2000/3000 | ||
Spindle | Spindle thru-hole | mm | φ82 | φ105 |
Spindle nose | | ISO 702/II No.8 cam-lock type | ||
Spindle speeds | r/min | 24 step 8-1400 | 12 step 30-1400 | |
Spindle motor | kW | 7.5 | ||
Tailstock | Quill dia./travel | mm | φ90/150 | |
Taper of center | MT | 5 | ||
Tool post | Number of station/Tool section | | 4/25X25 | |
Feed | Max X-axis travel | mm | 145 | |
Max Z-axis travel | mm | 320 | 320 | |
X-axis feed | mm/r | 65 sorts 0.027-1.07 | ||
Z-axis feed Z-axis feed | mm/r | 65 sorts 0.063-2.52 | ||
Metric thread | mm | 22 sorts 1-14 | ||
Inch thread | t.p.i | 25 sorts 28-2 | ||
Module thread | πmm | 18 sorts 0.5-7 | ||
DP thread | t.p.i.π | 24 sorts 56-4 | ||
Others | Coolant pump motor | kW | 0.12 | |
Machine length | mm | 3365/4365 | ||
Machine width | mm | 1340 | ||
Machine height | mm | 1490 | ||
Machine weight | kg | 3300/3700 |
