CQ9332A

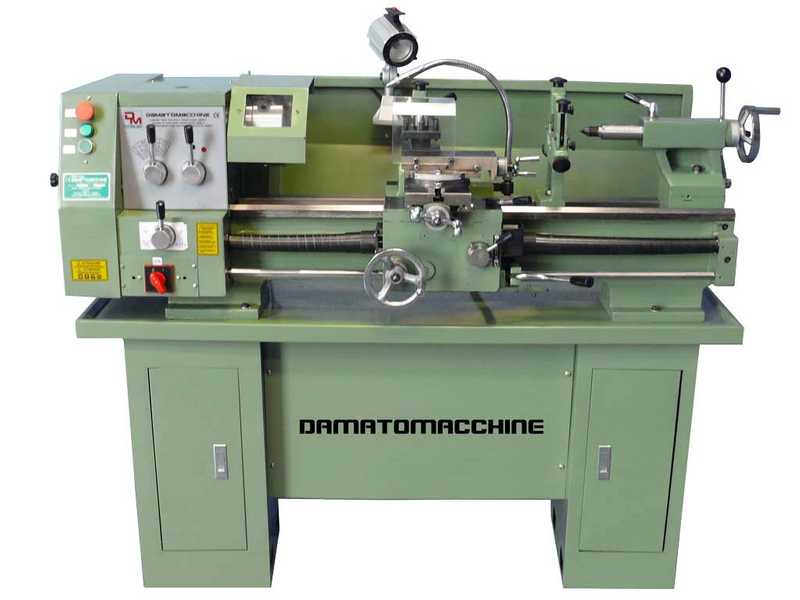

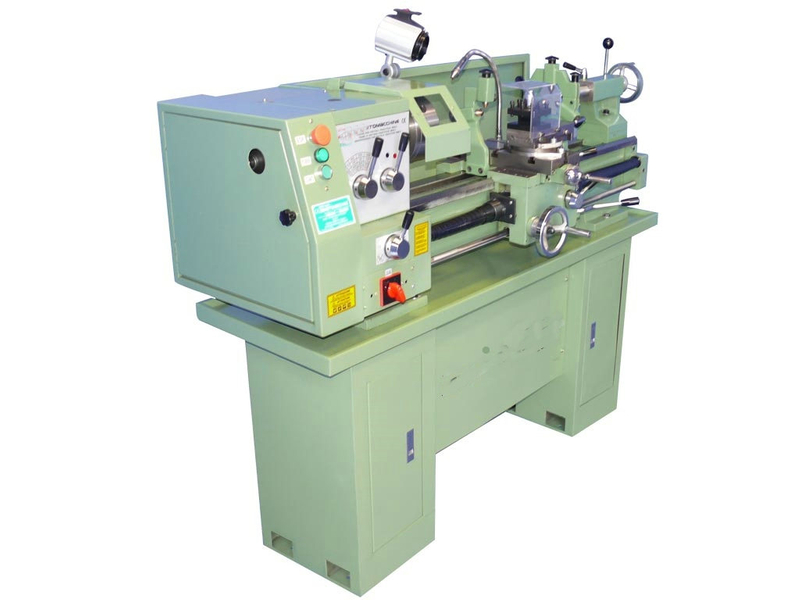

WORKSHOP BENCH LATHE | CQ9332A/800MM |
TOOL HEIGHT TO SUIT | 12mm |
DISTANCE BETWEEN CENTRES | 800MM |
SWING OVER BED | 320mm |
SWING IN GAP | ~ |
SWING OVER CROSS-SLIDE | 210mm |
CENTRE HEIGHT | 160mm |
SPINDLE BORE | 38mm |
SPINDLE NOSE TYPE | Fixed |
BED WIDTH | 160mm |
HEADSTOCK TAPER | 5MT |
TAILSTOCK TAPER | 3MT |
CROSS-SLIDE TRAVEL | 200mm |
COMPOUND-SLIDE TRAVEL | 100mm |
LEADSCREW TYPE | Metric |
CROSS FEED RANGE ( X AXIS ) | 0.022 - 0.15 mm/rev |
LONGITUDINAL FEED RANGE ( Z AXIS ) | 0.1 - 1.4 mm/rev |
METRIC THREAD STEPS & PITCH RANGE | 11 (0.5 - 4 mm) |
IMPERIAL THREAD STEPS & TPI RANGE | 27 (9 - 48 tpi) |
THREE JAW CHUCK DIAMETER | 160mm |
FOUR JAW CHUCK DIAMETER | 160mm |
SPINDLE SPEED STEPS & RPM RANGE | 12 (60 - 1600 rpm) |
MOTOR POWER | 0.75kW / 1hp |
VOLTAGE | 230V SINGLE PAHSE /400V THREE PHASE |
