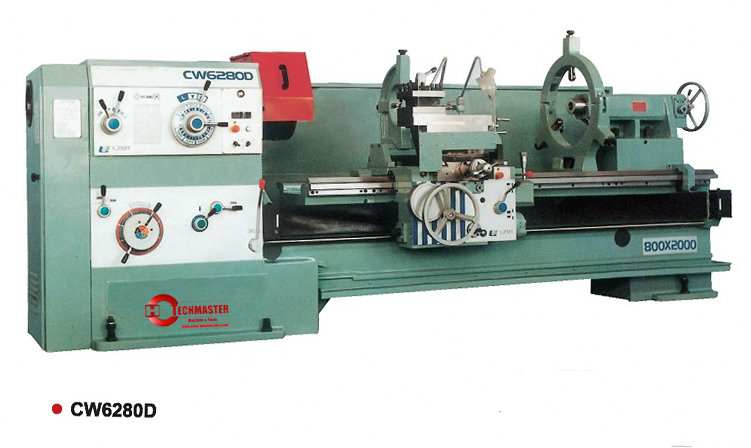

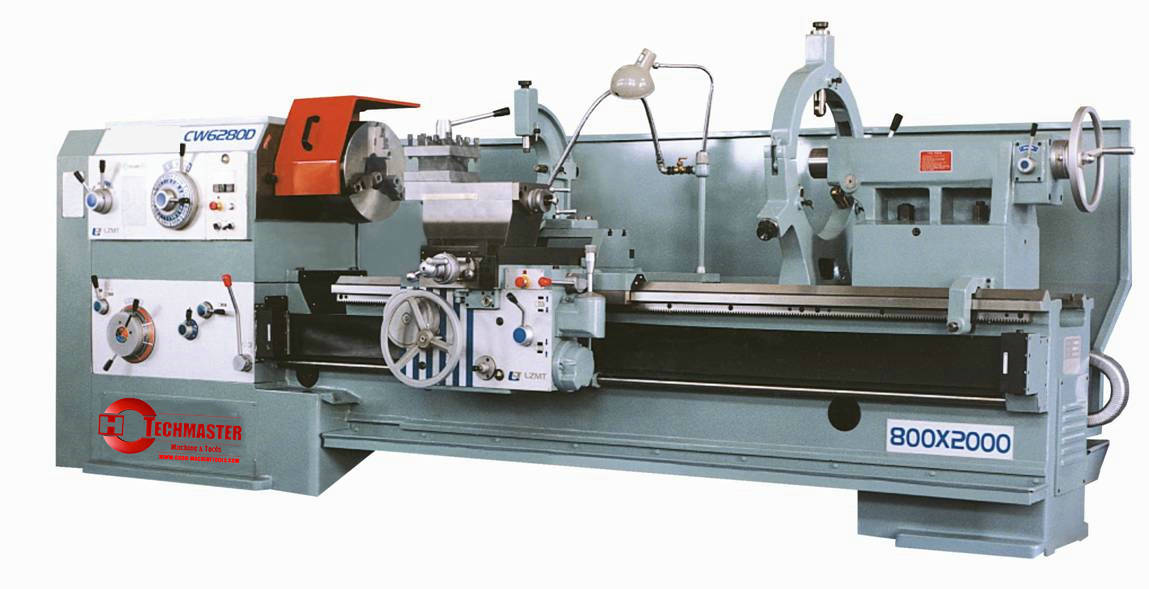

SPECIFICATIONS | CW6280D(LZJC) | CW6180D(LZJC) |
Swing over bed | 840mm(32" ) | 840mm(32") |
Distance btw centers | 3m, 4m, 5m,6m,8,10m,12m | |
Swing over cross slide | 560mm | 560mm |
Swing over gap | 1100mm | |
Length of gap bed | 340mm | |
Spindle bore | 105mmor 128mm (optional)132mm (optional) | |
Spindle speed | 18 steps 6-800rpm | |
Inch thread range | (43kinds) 1/16 - 19TPI | |
Metric thread range | (50kinds) 1-24mm | |
Modular thread | 50kinds 1-240mm | |
Diametrical thread pitch | 42kinds 19-1/16T. P. I | |
Motor | 11KW(3040N)15KW(OPTIONAL) | |
Net Weight | 5800kg(3m) 6500kg(4m) 7200kg(5m) | 6100kg(3m) 6800kg(4m) 7500kg(5m) |
Specification | CW6263D | CW6280D | CW62100D | CW62125D | CW6185A | CW61100A | ||||
Max swing over bed | 670mm | 840mm | 1000mm | 1250mm | 850mm | 1030mm 1600mm | ||||
Max swing over cross slide | 390mm | 560mm | 720mm | 970mm | 520mm | 720mm 118/0mm | ||||
Max swing over gap | 930mm | 1100mm | 1250mm | 1510mm | 1150mm | 1350mm | ||||
Valid lengthin gap | 340mm | 340mm | | 1500-16000 | ||||||
Width of bed | 550mm optional: 600mm | 600mm | ||||||||
Max capacity of worktable | 3t | 4t | ||||||||
Spindle hole & taper | 120 or 140mm | 120mm | 120mm | 160mm | ||||||
Spindle speeds | 6-1100rpm or 6-800 rpm/18steps | 6-800rpm/18 steps | Manual operating 4 steps (5-630r/min) | |||||||
Cross slide travel | 420mm | 580mm | 695mm | 600mm | ||||||
Center distance | 750-12000mm | 750/1500/2000/3000 /4000/5000/6000 | 3000/4000 /5000/6000mm | |||||||
Metric thread range | 1-24mm/51kinds | 50kinds1-240mm | 56kinds 1-120mm | |||||||
Module thread range | 0.5-120π m/53kinds | 53kinds 0.5-120π m | 56kinds 30-1/4" | |||||||
Diametrical thread range | 30-1/8D. P/42kinds | 42 kinds 30-1/8D. P | 56kinds 60-0.5D. P | |||||||
Longitudinal feeds | 0.04-24mm/72kinds | 64kinds 0.1-24.3mm | 64 kinds 0.08-9.6mm | |||||||
Cross feeds | 0.02-12mmn/72kinds | 64kinds 0.05-12mm | 64kids 0.04-4.8mm | |||||||
Main drive motor | 1.1kw(15kw optional) | 15kw | AC15kw | AC18.5kw | ||||||
Packing size | Length | 2760/3510/3965 /5010/6010 | 2815/3515/4015/5015 /6160/7160/8160 | 5150mm | 5150mm | |||||
Width | 1600mm | 1395 | 1395 | 1500mm | 1600mm | |||||
Height | 1565mm | 1650mm | 1725 | 1855 | 1500mm | 1600mm | ||||
Net weight | NW: 3600/4300/5000/5800 /65007200/8000/11000 /13000/15000kg | 3600/4300/5000/5800 /6500/7200/8000kgs |
