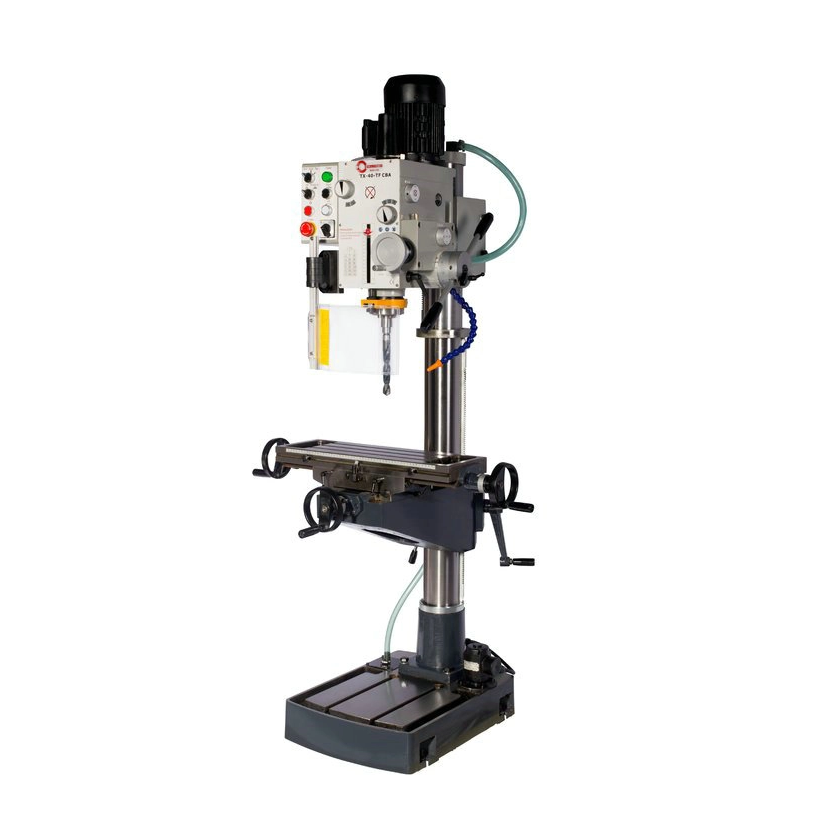

FLOOR TYPE DRILLING-MILLING MACHINE FTX 40 TF CBA
Quantity: -
FLOOR TYPE DRILLING-MILLING MACHINE FTX 40 TF CBA
ACCESORIOS INCLUIDOS / INCLUDED ACCESORIES / ACCESSOIRES INCLUS ES / EN / FR
- Portabrocas
- Cono MT-4
- Sistema de refrigeración
- Caja de herramientas
- Chuck
- Morse Taper MT4
- Coolant System
- Tool Box
- Mandrin
- Cône MT4
-Dispositif de refroidissement
- Coffre d’outilsCARACTERISTICAS / FEATURES / CARACTERISTIQUES ES
Taladro fresador industrial de engranajes.
Caja de engranajes silenciosa.
Equipado con inversor de giro y avance automático del husillo.
Husillo y caña de alta precisión.
Dispositivo de paro de profundidad.
Protector de portabrocas con micro interruptor de seguridad.
Equipo de refrigeración.
Paro de emergencia.
Declaración y equipamiento CE.EN
Gear driven industrial drilling machine.
Exceptionally quiet gear box.
Equipped with tapping system and spindle power feed system.
High precision ground spindle and larger quill.
Feeding depth position stop device.
Spindle safety protection guard.
Coolant system.
Emergency stop button.
Declaration of conformity and equipment CE.FR
Fraiseuse Perceuse gamme industrie par engrenages.
Boite des engrenages silencieuse.
Inversion du sens de rotation et avance automatique de la broche.
Broche et colonne d’haute performance.
Dispositif d’arrêt sur la profondeur.
Protecteur du mandrin avec microrupteur d’arrêt d’urgence.
Dispositif de refroidissement.
Dispositif d’arrêt d’urgence.
Marquage et équipement CE.CARACTERISTICAS TÉCNICAS / TECHNICAL SPECIFICATIONS / CARACTERISTIQUES TECHNIQUES
FTX 40 TF CBA Alimentación / Input voltage / Alimentation V 400 - F3 Potencia / Power / Puissance Kw - Hp 1,1 - 1,5 Transmisión / Transmission / Transmission
Engranajes / Gears / Engrenages Nº Velocidades / Nº Speeds / Nº Vitesse
12 Velocidades / Speeds / Vitesse r.p.m 75 - 3200 Capacidad broca / Drilling capacity / Capacité de perçage mm. 40 Diámetro columna / Diameter of column / Diamètre colonne mm. 115 Distancia portabrocas-columna / Distance spindle-column / Distance mandrin - colonne mm. 272 Max. distancia portabrocas-mesa / Max. distance spindle-table / Max. distance mandrin - table mm. 610 Avance husillo / Spindle feed / Avance vérin mm./r. 0,01/0,2/0,3 Cono morse / Morse taper / Cône morse
MT4 Profundidad taladro / Spindle stroke / Profondeur taraudage mm. 120 Recorrido transversal (X) / Cross travel (X) / Course transversale (X) mm. 190 Recorrido longitudinal (Y) / Longitudinal travel (Y) / Course longitudinale (Y) mm. 370 Tamaño ranura en T / T Slot / Rainurage table en T mm. 14 Altura total / Total height / Hauteur totale mm. 1920 Dimensión mesa / Working table dimensions mm. 600x190 Dimensión base / Base size / Dimensions base mm. 650 x 450 Dimensiónes / Dimensions / Dimensions mm. 820x720x1830 Peso / Weight / Poids kg. 350
