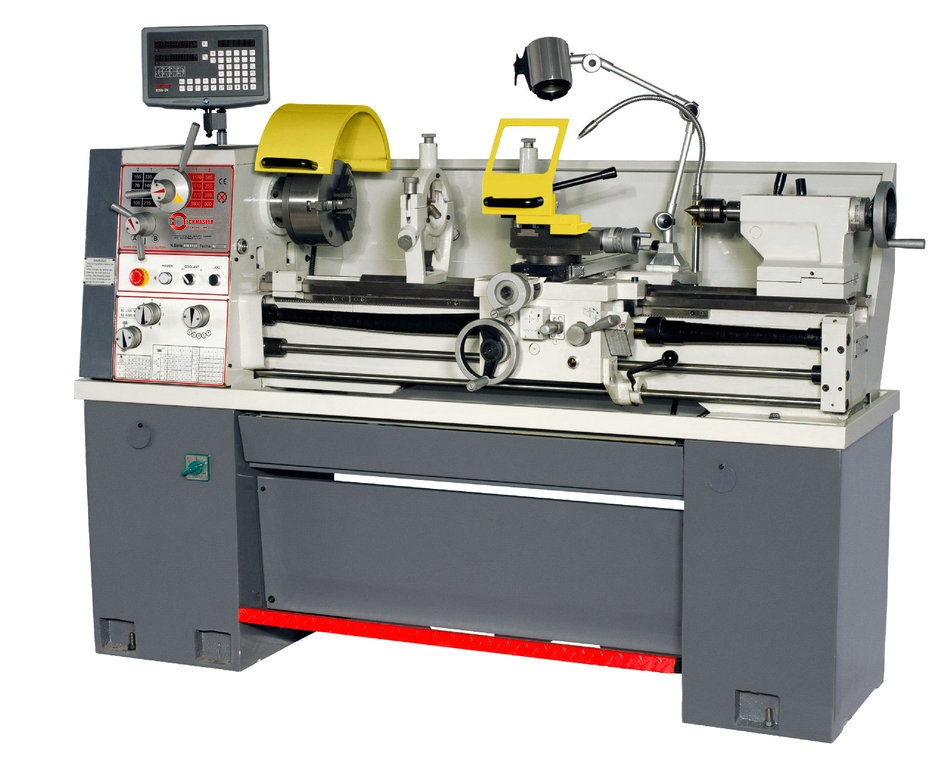

INDUSTRIAL LATHE MACHINE FOR METAL FTX 1000x360-TO DCR
Quantity: -
INDUSTRIAL LATHE MACHINE FOR METAL FTX 1000x360-TO DCR
ACCESORIOS INCLUIDOS / INCLUDED ACCESORIES / ACCESSOIRES INCLUS - Cambio rápido de herramientas Americano / Quick change tool post / Changement rapide d'outils
- Visualizador digital de coordenadas / Digital read out / Tableau de bord digital
- Plato de 3 garras Ø200 mm / 3 jaws Chuck Ø200 mm / Mandrin 3 mors Ø200 mm
- Plato de 4 garras Ø200 mm / 4 jaws Chuck Ø200 mm / Mandrin 4 mors Ø200 mm
- Contraplato Ø300 mm / Ø 300 mm Faceplate / Plateau à fente Ø300 mm
- Luneta fija y móvil / Steady and Follow Rests / Lunette fixe et à suivre.
- Sistema de refrigeración / Coolant system / Système de refroidissement
- Lámpara de trabajo / Work lamp / Lampe à travail.
- Protección para plato de garras metálico / Chuck Guard in metal / Protecteur Mandrin
- Plato guía / Guide plate / Plaque de guidage /
- Kit de herramientas / Kit of Tools / Kit dOutils
- Bancada / Stand / Banc
CARACTERISTICAS / FEATURES / CARACTERISTIQUES ES Torno profesional, de robusto diseño con guías prismáticas laminadas y rectificadas. Con eje de guía para avances automáticos. Interruptor de paro de emergencia, protectores de torreta y plato. Con microinterruptor
de paro por apertura de tapa y/ó subida del protector de plato. Freno eléctrico magnético y freno de pie.
Declaración y equipamiento CE.EN Metalworking lathes for professional purposes, equipped with prismatic, rolled and rectified bed ways. Shaft of guide for automatic feeds. Stop emergency switch, tool rest and chuck guards. Limit micro- switch in cover and chuck guard. Electromagnetic brake and foot brake.
Declaration of conformity and equipment CE.FR Tour à métaux professionnel, de conception robuste avec guides laminés et rectifies. Avances automatique. Interrupteur darrêt durgence, protecteur tourelle et mandrin asservi. Avec microprocesseur douverture du carter et élévation du mandrin. Frein électrique magnétique et frein à pied.
Marquage CE.CARACTERISTICAS TÉCNICAS / TECHNICAL SPECIFICATIONS / CARACTERISTIQUES TECHNIQUES
FTX 1000x360 D Visualizador digital X-Y / DRO X-Y / Visuel digital X-Y
Sí / Yes / Oui Alimentación / Voltage / Alimentation V 400 - F3 Potencia / Power / Puissance Kw - Hp 1,5 / 2,4 - 2 / 3 Cambio velocidades / Speed change / Régulateur de vitesse par
Engranajes /Gears Diámetro sobre bancada / Max.swing over bed / Diamètre au dessus du banc mm. 356 Diámetro sobre escote / Max.swing over gap / Diamètre au dessus du banc rompu mm. 506 Longitud efectiva escote / Effective length of gap / Longueur du banc rompu mm. 145 Diámetro sobre carro / Max.swing over cross slide / Diamètre au dessus du chariot mm. 220 Diámetro interior husillo / Spindle bore / Alésage de la broche mm. 38 Distancia entre puntos / Distance between centers / Distance entre pointes mm. 1000 Cono punto / Taper spindle bore / Cône de broche
MT5 Cono contrapunto / Taper of tailstock sleeve / Cône de broche poupée mobile
MT3 Diámetro contrapunto / Diameter tailstock sleeve / Diamètre de broche poupée mobile mm. 45 Recorrido contrapunto / Travel tailstock sleeve / Course de broche poupée mobile mm. 120 Número velocidades / Spindle speeds / Nombre davances
16 Rango velocidades / Spindle speed range / Plage de vitesses r.p.m. 45-1800 Rango avance longitudinal / Long.feeds range / Plage de avances longitudinales mm/rev. 0,043 - 0,653 Rango avance transversal / Cross feeds range / Plage de avances transversales mm/rev. 0,015-0,220 Rango pasos métricos / Metric threads range / Nombre et Plage filetages métriques mm. 39 tipos / 0,4-7 Rango pasos pulgadas / Inch threads range / Nombre et Plage filetages en pouce tpi. 42 tipos / 4-56 Peso / Weight / Poids kg. 800 Dimensiones / Dimensions / Dimensions mm. 1920 x 760 x 1450
