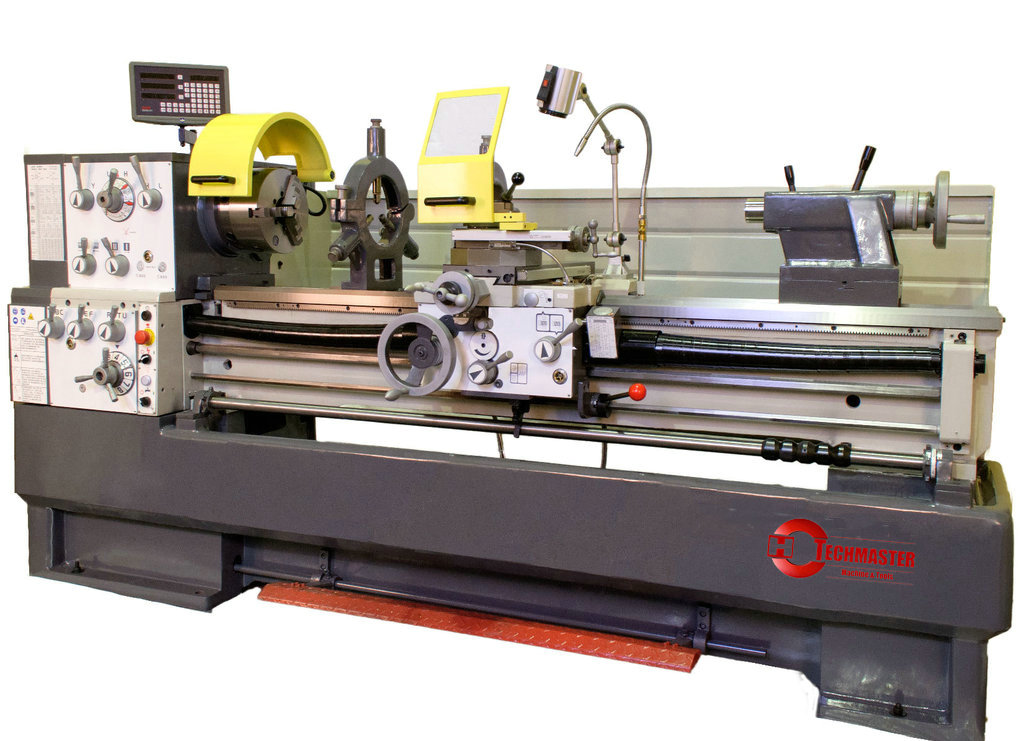

INDUSTRIAL LATHE MACHINE FOR METAL FTX 1500x460-TO DCR
Quantity: -
INDUSTRIAL LATHE MACHINE FOR METAL FTX 1500x460-TO DCR
ACCESORIOS INCLUIDOS / INCLUDED ACCESORIES / ACCESSOIRES INCLUS - Cambio rápido de herramientas Americano / Quick change tool post / Changement rapide d'outils
- Visualizador digital de coordenadas / Digital read out / Tableau de bord gigital
- Plato de 3 garras Ø250 mm / 3 jaws Chuck Ø250 mm / Mandrin 3 mors Ø250 mm
- Plato de 4 garras Ø320 mm / 4 jaws Chuck Ø320 mm / Mandrin 4 mors Ø320 mm
- Plato de arrastre Ø350 mm / Ø350 mm Faceplate / Plateau à fente Ø350 mm
- Luneta fija y móvil / Steady and Follow Rests / Lunette fixe et à suivre
- Protección para plato de garras metálico / Chuck Guard in metal / Protecteur Mandrin
- Sistema de refrigeración / Coolant system / Système de refroidissement
- Lámpara de trabajo / Work lamp / Lampe à travail.
- Protección barra de avance / Chuck Guard / Protecteur Trainard
- Dial de rosca / Thread Dial / Cadran fil
- Kit de herramientas / Kit of Tools / Kit d’Outils
- Bancada / Stand / Banc
CARACTERISTICAS / FEATURES / CARACTERISTIQUES ES Torno para trabajar metales, de uso profesional, de robusto diseño con guías prismáticas laminadas y rectificadas. Con eje de guía para avances automáticos. Interruptor de paro de emergencia, protectores de torreta y
plato. Con microinterruptor de paro por apertura de tapa y/ó subida del protector de plato. Freno eléctrico magnético y freno de pie. Tope revólver que para la máquina automáticamente a cierta longitud de la pieza.
Declaración y equipamiento CE.EN Metalworking lathes for professional purposes, equipped with prismatic guides, rolled and rectified bed ways. Shaft of guide for automatic feeds. Stop emergency switch, tool rest and chuck guards. Limit microswitch in cover
and chuck guard. Electromagnetic brake and foot brake. An automatic stopping device is used to realice automatic stop for the machine of a certain length work piece. Declaration of conformity and equipment CE.FR Tour à métaux, conçu pour les professionnels, de conception robuste avec guides laminés et rectifies. Avance automatique. Interrupteur d’arrêt d’urgence, protecteur tourelle et mandrin asservi. Avec microprocesseur
d’ouverture du carter et élévation du mandrin. Frein électrique magnétique et frein à pied. Butée revolver micrométrique longitudinale.CARACTERISTICAS TÉCNICAS / TECHNICAL SPECIFICATIONS / CARACTERISTIQUES TECHNIQUES Visualizador digital X-Y / DRO X-Y / Visuel digital X-Y
Sí / Yes / Oui Alimentación / Voltage / Alimentation V 400 - F3 Potencia / Power / Puissance Kw - Hp 5,5-7,5 Cambio velocidades / Speed change / Régulateur de vitesse par
Engranajes /Gears Diámetro sobre bancada / Max.swing over bed / Diamètre au dessus du banc mm. 460 Diámetro sobre escote / Max.swing over gap / Diamètre au dessus du banc rompu mm. 690 Diámetro sobre carro / Max.swing over cross slide / Diamètre au dessus du chariot mm. 274 Diámetro interior husillo / Spindle bore / Alésage de la broche mm. 82 Distancia entre puntos / Distance between centers / Distance entre pointes mm. 1500 Cono punto / Taper spindle bore / Cône de broche
MT7 Cono contrapunto / Taper of tailstock sleeve / Cône de broche poupée mobile
MT4 Diámetro contrapunto / Diameter tailstock sleeve / Diamètre de broche poupée mobile mm. 60 Recorrido contrapunto / Travel tailstock sleeve / Course de broche poupée mobile mm. 120 Número velocidades / Spindle speeds / Nombre d’avances
12 Rango velocidades / Spindle speed range / Plage de vitesses r.p.m. 25 - 2000 Rango avance longitudinal / Long.feeds range / Plage de avances longitudinales mm/rev. 0,031 - 1,7 Rango avance transversal / Cross feeds range / Plage de avances transversales mm/rev. 0,014 - 0,784 Rango pasos métricos / Metric threads range / Nombre et Plage filetages métriques mm. 47 tipos / 0,2-14 Rango pasos pulgadas / Inch threads range / Nombre et Plage filetages en pouce tpi. 50 tipos / 112-4 Rango pasos diametrales / Diametral threads range / Nombre et Plage filetages diamétral d.p. 50 tipos / 4-112 Rango pasos modulares / Modular threads range / Nombre et Plage pas de vis en module m.p. 34 tipos / 0,1-7 Peso neto-bruto / Weight net-gross / Poids net-brut kg. 1860/2155 Dimensiones / Dimensions / Dimensions mm. 2800x1120x1560
