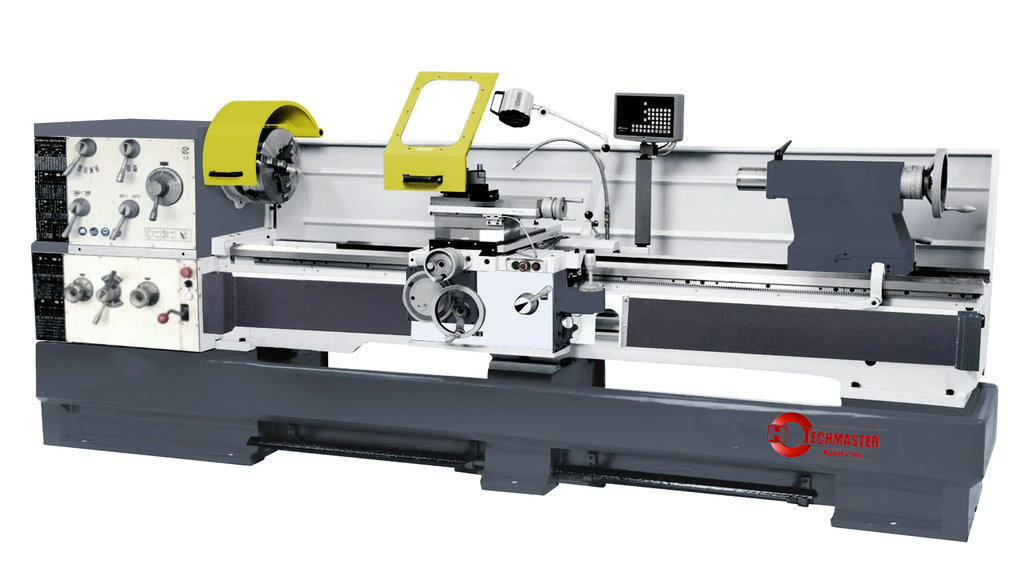

INDUSTRIAL LATHE MACHINE FOR METAL FTX 2000x660-TO DCR
Quantity: -
INDUSTRIAL LATHE MACHINE FOR METAL FTX 2000x660-TO DCR
ACCESORIOS INCLUIDOS / INCLUDED ACCESORIES / ACCESSOIRES INCLUS - Cambio rápido de herramientas Europeo 40 posiciones / Quick change tool post / Changement rapide d'outils
- Visualizador digital de coordenadas / Digital read out / Tableau de bord digital
- Plato de 3 garras Ø315 mm / 3 jaws chuck Ø315 mm / Mandrin 3 mors Ø315 mm
- Plato de 4 garras Ø400 mm / 4 jaws Chuck Ø400 mm / Mandrin 4 mors Ø400 mm
- Contraplato Ø450mm / Face plate Ø450mm / Plateau de broche Ø450mm
- Luneta fija y móvil / Steady and Follow Rests / Lunette fixe et à suivre
- Protección barra de avance / Feeding leadscrew Guard / Protecteur trainard
- Protección plato de garras / Chuck guard / Protecteur mandrin
- Sistema de refrigeración / Cooling system / Systeme de refroidissement
- Lámpara de trabajo / Work lamp / Lampe à travail.
- Cono morse MT5 / Morse taper MT5 / Morse taper MT5
- Reductor MT7-MT5 / Reducer sleeve MT7-MT5 / Réducteur MT7-MT5
- Kit de herramientas / Kit of Tools / Kit d’Outils
CARACTERISTICAS / FEATURES / CARACTERISTIQUES ES Tornos para trabajar metales, de uso profesional, de robusto diseño con guías prismáticas laminadas y rectificadas. Con eje de guía para avances automáticos. Recorrido rápido longitudinal y transversal del carro intermedio. Interruptor de paro de emergencia, protector de torreta y plato. Microinterruptor de apertura de tapa. Declaración y equipamiento CE.
EN Metalworking lathes for professional purpose, equipped with prismatic,rolled and rectified ways. Shaft of guide for automatic feeds.Longitudinal and cross rapid traverse. Stop emergency switch, tool restand chuck guard. Limit microswitch in cover and chuck guard.Declaration of conformity and equipment CE.
FR Tour à métaux, conçu pour les professionnels, de conception robuste avec guides laminés et rectifies. Avance longitudinale et transversale automatique du petit chariot. Interrupteur d’arrêt d’urgence, protecteur tourelle et mandrin asservi. Microinterrupteur d’ouverture du carter. Marquage CE.
CARACTERISTICAS TÉCNICAS / TECHNICAL SPECIFICATIONS / CARACTERISTIQUES TECHNIQUES Visualizador digital X-Y / DRO X-Y / Visuel digital X-Y
Sí / Yes / Oui Alimentación / Voltage / Alimentation V 400 - F3 Potencia / Power / Puissance Kw - Hp 7,5 - 10 Cambio velocidades / Speed change / Régulateur de vitesse par
Engranajes /Gears Diámetro sobre bancada / Max.swing over bed / Diamètre au dessus du banc mm. 660 Diámetro sobre escote / Max.swing over gap / Diamètre au dessus du banc rompu mm. 900 Diámetro sobre carro / Max.swing over cross slide / Diamètre au dessus du chariot mm. 440 Diámetro interior husillo / Spindle bore / Alésage de la broche mm. 105 Distancia entre puntos / Distance between centers / Distance entre pointes mm. 2000 Cono punto / Taper spindle bore / Cône de broche
MT7 Cono contrapunto / Taper of tailstock sleeve / Cône de broche poupée mobile
MT5 Diámetro contrapunto / Diameter tailstock sleeve / Diamètre de broche poupée mobile mm. 90 Recorrido contrapunto / Travel tailstock sleeve / Course de broche poupée mobile mm. 235 Número velocidades / Spindle speeds / Nombre d’avances
16 Rango velocidades / Spindle speed range / Plage de vitesses r.p.m. 25 - 1600 Rango avance longitudinal / Long.feeds range / Plage de avances longitudinales mm/rev. 0,044-1,28 Rango avance transversal / Cross feeds range / Plage de avances transversales mm/rev. 0,022-0,74 Rango pasos métricos / Metric threads range / Nombre et Plage filetages métriques mm. 54 tipos / 0,45-120 Rango pasos pulgadas / Inch threads range / Nombre et Plage filetages en pouce tpi. 54 tipos / 7/16-80 Rango pasos diametrales / Diametral threads range / Nombre et Plage filetages diamétral d.p. 42 tipos / 7/8-160 Rango pasos modulares / Modular threads range / Nombre et Plage pas de vis en module m.p. 46 tipos / 0,25-60 Peso / Weight / Poids kg. 3345 Dimensiones / Dimensions / Dimensions mm. 3740x1140x1840
