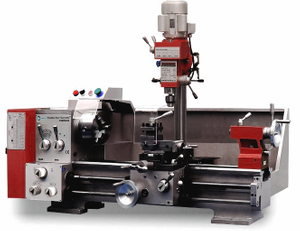

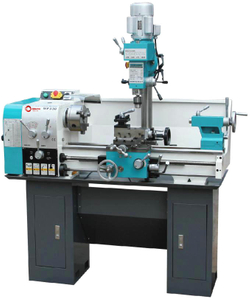

LATHE-MILLING MACHINE FOR METAL FTX 750X250-TOF VARIO
Quantity: -
LATHE-MILLING MACHINE FOR METAL FTX 750X250-TOF VARIO
ACCESORIOS INCLUIDOS / INCLUDED ACCESORIES / ACCESSOIRES INCLUS ES / EN / FR
- Plato de 3 garras Ø125 / 3 jaw chuck Ø125 / Mandrin 3 mors Ø125
- Pedestal / Stand / Socle
- Luneta fija / Steady rest / Lunette fixe
- Luneta móvil / Follow rest / Lunette à suivre
- Contraplato / Back plate / Plaque arrière
- Punto fijo MT4 / Dead center MT4 / Pointe centrage poupée fixe MT4
- Punto fijo MT2 / Dead center MT2 / Pointe centrage poupée fixe MT2
- Kit de herramientas / Kit of Tools / Kit dOutilsCARACTERISTICAS / FEATURES / CARACTERISTIQUES ES
Cabezal fresador ajustable en altura e inclinable ±90º.
Velocidad variable de 50 a 2000 rpm.
Guías en doble V, templadas y rectificadas.
Husillo de precisión sobre rodamientos cónicos.
Contrachavetas ajustables en las guías.
Fácil compensación del contrapunto y cilindro del contrapunto marcado en métrico y pulgadas.
Roscado en métrica y pulgadas.
Barra roscada reversible para roscado a mano izquierda.
Microinterruptor de paro por apertura de tapa de poleas o protector de plato.
Declaración y equipamiento CE.EN
Adjustable height head of the Milling and can be tilted ±90º.
Infinitely variable speed from 50 to 2000 rpm.
Double V bedway, hardened and ground.
Precision spindle supported on taper roller bearings.
Adjustable gibs to slideways.
Offset facility to tailstock and tailstock quill engraved metric and imperial.
Metric and imperial thread cutting.
Reversible leadscrew for left hand threading.
Chuck guard and cover with microswitch.
Declaration of conformity and equipment CE.FR
Tête fraisseuse reglable en hauteur et inclinable ±90º.
Vitesse variable de 50 à 2000 rpm.
Guides en double V, trempes et rectifies.
Broche de précisión avec roulements coniques.
Butes longitudinales ajustables dans les guides.
Compensation facile de la poupée mobile et cylindre de la poupée
mobile marquée en métrique et en pouces.
Filetage métrique et en pouces.
Barre à pas de vis réversible pour filetage à gauche.
Microinterrupteur dârret durgence à louverture du carter et
protecteur du Mandrin.
Marquage CE.CARACTERISTICAS TÉCNICAS / TECHNICAL SPECIFICATIONS / CARACTERISTIQUES TECHNIQUES Visualizador digital X-Y / DRO X-Y / Visuel digital X-Y
No Alimentación / Voltage / Alimentation V 230 - F1 Potencia / Power / Puissance Kw - Hp 0,75 - 1 Cambio velocidades / Speed change / Régulateur de vitesse par
Variable Diámetro sobre bancada / Max.swing over bed / Diamètre au dessus du banc mm. 250 Diámetro sobre carro / Max.swing over cross slide / Diamètre au dessus du chariot mm. 145 Diámetro interior husillo / Spindle bore / Alésage de la broche mm. 26 Distancia entre puntos / Distance between centers / Distance entre pointes mm. 750 Cono punto / Taper spindle bore / Cône de broche
MT4 Cono contrapunto / Taper of tailstock sleeve / Cône de broche poupée mobile
MT2 Diámetro contrapunto / Diameter tailstock sleeve / Diamètre de broche poupée mobile mm. 30 Recorrido contrapunto / Travel tailstock sleeve / Course de broche poupée mobile mm. 70 Número velocidades / Spindle speeds / Nombre davances
Variable Rango velocidades / Spindle speed range / Plage de vitesses r.p.m. 50 - 2000 Rango avance longitudinal / Long.feeds range / Plage de avances longitudinales mm/rev. 0,07 - 0,20 Rango pasos métricos / Metric threads range / Nombre et Plage filetages métriques mm. 18 tipos / 0,2 - 3,5 Rango pasos pulgadas / Inch threads range / Nombre et Plage filetages en pouce tpi. 21 tipos / 8 - 56 Peso / Weight / Poids kg. 180 Dimensiones / Dimensions / Dimensions mm. 1520 x 670 x 930 Código EAN / EAN code
8423640093270 DATOS TÉCNICOS / TECHNICAL SPECIFICATIONS / CARACTERISTIQUES TECHNIQUES
FRESADOR /FRESADOR/FRAISEUSE Alimentación / Input voltage / Voltage V 230 - F1 Potencia / Power / Puissance Kw - Hp 0,5 - 0,67 Transmisión / Transmission / Transmission
Engranajes / Gears Nº Velocidades / Nº of Speeds / Nº Plage de vitesses
Variable Velocidades / Speeds / Plage de vitesses RPM 50 - 2250 Capacidad broca / Drill bit capacity / Capacité perçage mm. 16 Diámetro máx. fresa / Max. Mill capacity / Diamètreo máx. fraise mm. 16 Cono morse / Taper of spindle / Cône morse
MT2 Recorrido bajada eje / Vertical travel / Course descente broche mm. 50 Máx. distancia eje-mesa / Max. distance spindle-table / Máx. distance mandrin-table mm. 280 Máx. distancia eje-columna / Max. distance spindle-column / Máx. distance mandrin-colonne mm. 170 ACCESORIOS INCLUIDOS / INCLUDED ACCESORIES / ACCESSOIRES INCLUS ES / EN / FR
