MILLING AND DRILLING MACHINE MF3HV

Quantity:
  • MF3HV

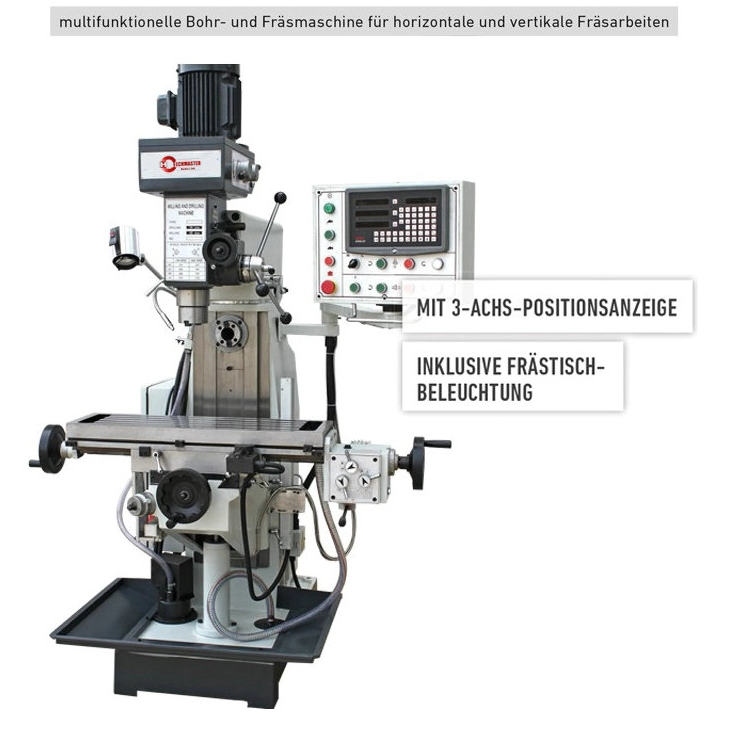

Universal-Fräsmaschine MF 3 HV

Die kompakte, handliche Universalfräsmaschine mit solider Bauweise und aus vibrationsgedämpftem Grauguss verfügt über ein leicht schaltbares Vorgelege mit 2 Stufen im Vertikalfräskopf und ist für horizontale wie auch vertikale Fräsarbeiten geeignet. Der Fräskopf ist +- 45° schwenkbar. Weiters sind Kühlmitteleinrichtung und Spänewanne serienmäßig inkludiert.



  • -Vertikalkopf ±45° schwenkbar
  • -Spindelgeschwindigkeiten für Horizontal- und Vertikalspindel über getrennte Schaltgetriebe, im Ölbad laufend, schaltbar
  • -Pinolenvorschub zum Bohren über Drehkreuz, zum Fräsen über Handfeinvorschub
  • -3 automatische Pinolenvorschübe
  • -zum Arbeiten mit der Horizontalspindel lässt sich der Oberbalken komplett mit Kopf auf dem Ständer drehen
  • -geschliffene nachstellbare Schwalbenschwanzführungen in X- und breite Vierkantführungen in Y- und Z-Achse
  • -Klemmvorrichtungen in allen 3 Achsen
  • -verstellbare Anschläge für Bohrtiefe und Tischverstellung
  • 3-Achs-Positionsanzeige

    • -höhere Arbeitsgenauigkeit
    • -geringere Fehlerquote
    • -größere Fertigungssicherheit
    • -wesentliche Zeitersparnis
    • -Produktivitätssteigerung
    • -optimal ablesbare Anzeige
    • -benutzergerechte Funktionen
    • -übersichtlich angeordnete Tastatur
    • -Auflösung 0,01 / 0,005 mm
    • -Koordinatenwertvorgabe
    • -Erhaltung der Achsposition bei ausgeschalteter Anzeige
    • -Lochkreismusterberechnung
    • -Taschenrechnerfunktion
    • -Speicher für 10 Werkzeuge
    • -Radius / Durchmesserumschaltung
    • -Umrechnung mm/inch
    • -problemloser Anbau und wartungsfreier Betrieb



TECHNISCHE SPEZIFIKATIONEN

 Bohrleistung in Stahl

 50 mm

 Gewindeschneidleistung

 M24

 Fräsleistung Planfräser

 100 mm

 Fräsleistung Schaftfräser

 40 mm

Tischgröße

1.320x320 mm

T-Nutengröße

14 mm

Spindeldrehzahl vertikal

(8) 90 - 2.000 1/min

Spindeldrehzahl horizontal

(12) 38 - 1.310 1/min

Spindelaufnahme

 ISO 40

Pinolenhub

120 mm

Pinolenvorschübe

 (3) 0,08; 0,15; 1,25 mm/U

Verfahrweg längs (x)

750 mm

Verfahrweg quer (y)

245 mm

Verfahrweg vertikal (z)

430 mm

Abstand Vertikalspindel - Tischoberfläche

140 - 540 mm

Abstand Spindelnase - Tischoberfläche

140 - 540 mm

Tisch schwenkbar

-45° bis +45°

Spindelkopf Schwenkbereich

-90° bis +90°

Vorschubgeschwindigkeit X-Achse

(8) 20 - 360 mm/min

Eilgang X-Achse

1.024 mm/min

Motorleistung Kühlmittelpumpe

0,09 kW

Motorleistung vertikal

0,85 / 1,5 kW

Motorleistung horizontal

2,2 kW

Maschinenabmessung (B x T x H)

1,71x1,72x2,33 m

 Netzanschluss

 400 / 50 - 60 V/Hz

Gewicht ca.

1800 kg
