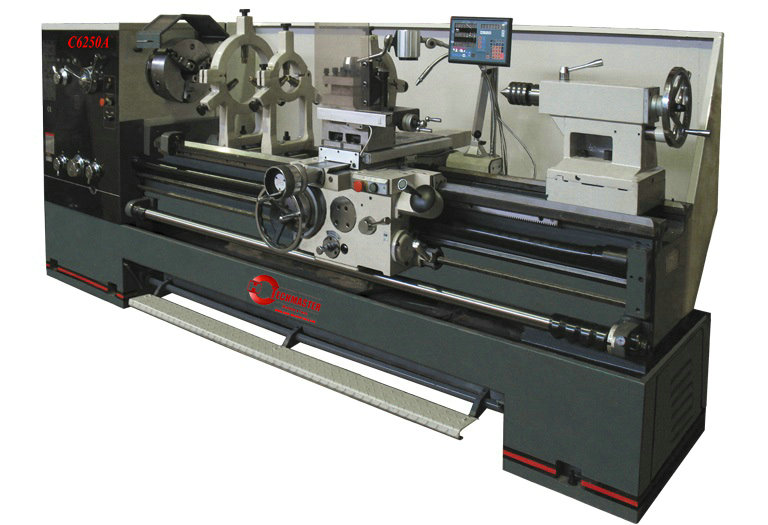

ITEMS | TOP C6250A | |||
1000 | 1500 | 2000 | 3000 | |
Max. swing over bed | Ø 500mm | |||
Max. swing over carriage | Ø 310mm | |||
Max. swing over gap | Ø 720mm | |||
Maximum length of workpiece | 1000 | 1500 | 2000 | 3000 |
Spindle nose | Ø 80mm | |||
Spindle taper of bore | M.T.No.7 | |||
Number of speeds | 12 | |||
Spindle speed scope | 36-1600 r/min | |||
Thread cutting for Metric pitch threads( range/no.) | 1-14 mm/22 | |||
Thread cutting for Whit-worth pitch threads( range/no.) | 28-2 T.P.I/26 | |||
Thread cutting for D.P. threads | 56-4D.P/24 | |||
Thread cutting for Module threads | 0.5-7mm/18 | |||
Range of feeds for longitudinal | 0.063-2.52mm(0.023"-0.937") | |||
Range of feeds for cross | 0.027-1.07mm(0.010"-0.404") | |||
Rapid traverse for longitudinal | 4.5 m/min | |||
Rapid traverse for cross | 1.9 m/min | |||
Max. travel of top slide | 145 | |||
Max. travel of cross slide | 340mm | |||
Max. size of tool(WxH) | 25×25mm | |||
Tailstock sleeve dia. | Ø 75mm | |||
Tailstock taper of bore | M.T.No.5 | |||
Tailstock sleeve travel | 150mm | |||
Power of main motor | 7.5 KW(10HP) | |||
Overall dimensions(L×W×H) (mm) | 2500×1100×1380 | 3000×1100×1380 | 3500×1100×1380 | 4500×1100×1380 |
Net weight | 2900 ㎏ | 3150 ㎏ | 3400 ㎏ | 3750 ㎏ |
