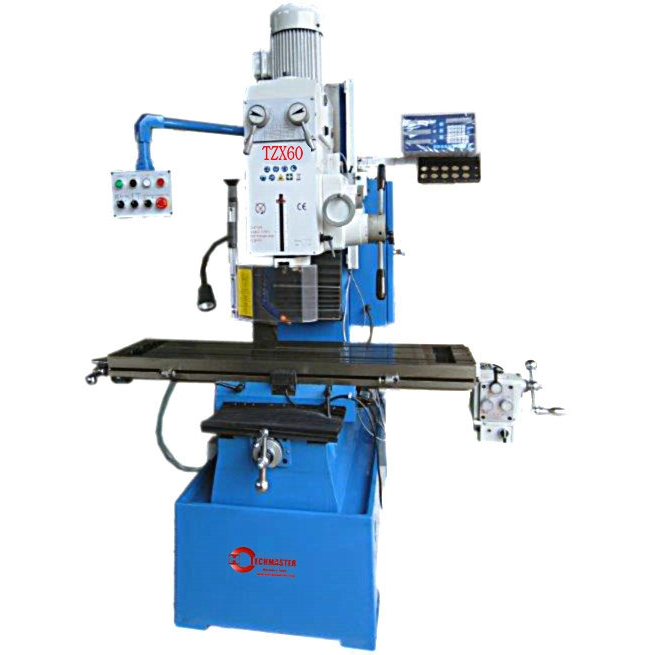

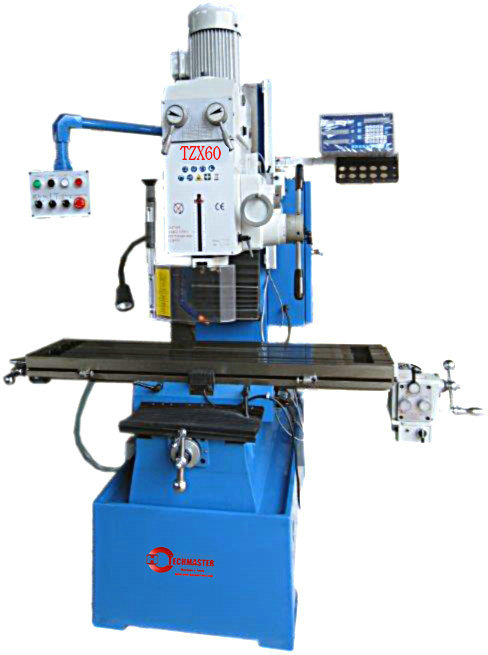

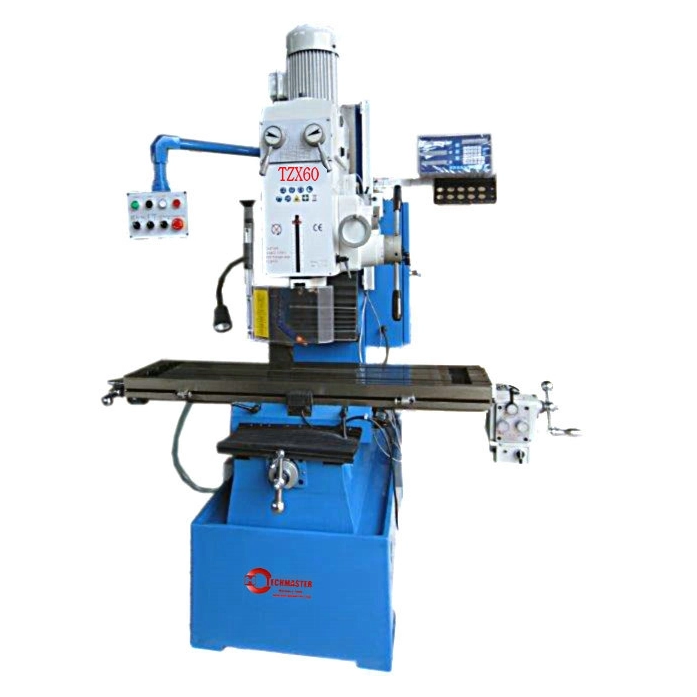

MODEL | UNIT | DM60 |
MAX. DRILLING CAPACITY | MM | 60(2.36”) |
MAX. FACE MILLING CAPACITY | MM | 100(3.94”) |
MAX. VERTICAL MILLING DIAMETER | MM | 48(1.89”) |
MAX. DRILLING CAPACITY | MM | IRON:40(10.57”)STEEL:33(1.30”) |
WORKTABLE SIZE | MM | 300X1000(11.81”X39.37”) |
X AXIS TRAVEL | MM | 650(25.59”) |
Y AXIS TRAVEL | MM | 320(12.60”) |
Z AXIS TRAVEL | MM | 500(19.69”) |
SPINDLE SLEEVE DIAMETER | MM | 100(3.94”) |
DISTANCE BETWEEN SPUINDEL NOSE TO WORKTABLE | MM | 100-600(3.94”-23.62”) |
DISTANCE BETWEEN SPINDLE CENTER TO COLUMN | MM | 360(14.17”) |
SPINDLE TAPER | MM | 7:24/ISO40 |
SPINDLE SPEED | RPM | 18STEPS(120-3000) |
SPINDLE TRAVEL | MM | 150(5.91”) |
SPINDLE FEEDER | MM/R | 0.1/0.2/0.3/0.4 |
MOTOR POWER | KW | 2.2/3 |
WATER PUMP POWER | W | 75 |
N.W. | KG | 1200 |
| | |
