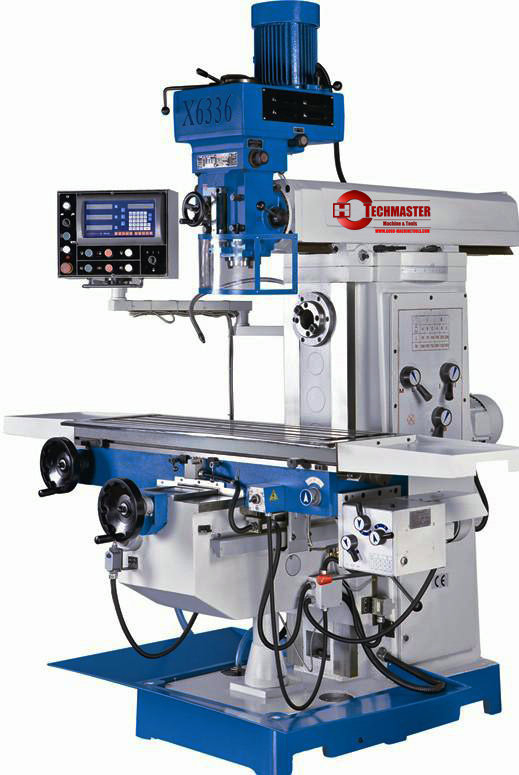

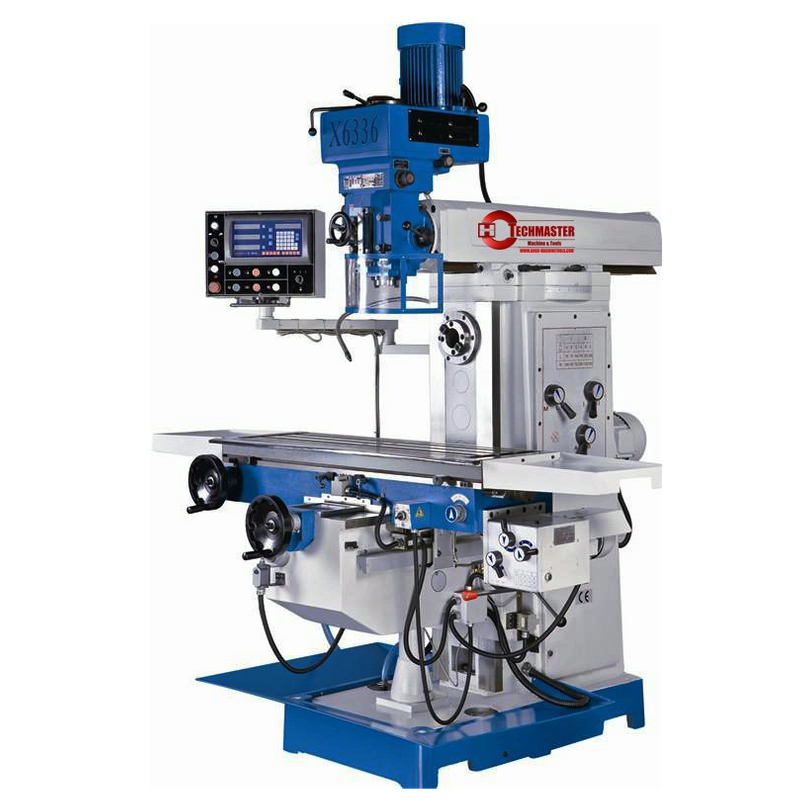

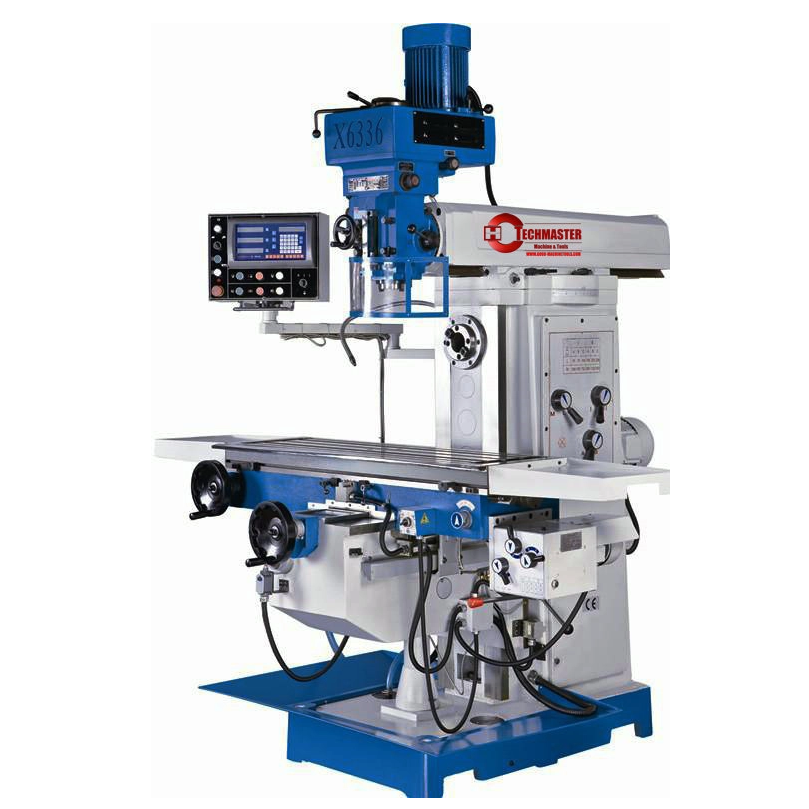

Model No | Units | X6336 |
Table size | mm | 1320×360 |
Number/width/distance of T-slot | mm | 3-18- 80 |
Table travel | mm | 980×300×450 |
Spindle taper | | ISO40 (V) /ISO50 (H) |
Spindle speed/steps | rpm | 70-3620/10 steps(V) 58-1800/12 steps (H) |
Max. drilling dia. | mm | 30 |
Max. tapping dia. | mm | 25 |
Quill travel | mm | 140 |
Max. swivel angle of headstock | | ±45° |
Vertical spindle axis to column surface | mm | 150-550 |
Vertical spindle nose to table surface | mm | 200-650 |
Vertical spindle axis to table surface | mm | 0-450 |
Longitudinal/transverse feed | mm/min | 15-370 /15-370 /575 |
Spindle motor power | Kw | 3.7(V) 4.0 (H) |
Overall dimension | mm | 2070×2020×2330 |
G.W. | Kg | 2200 |
