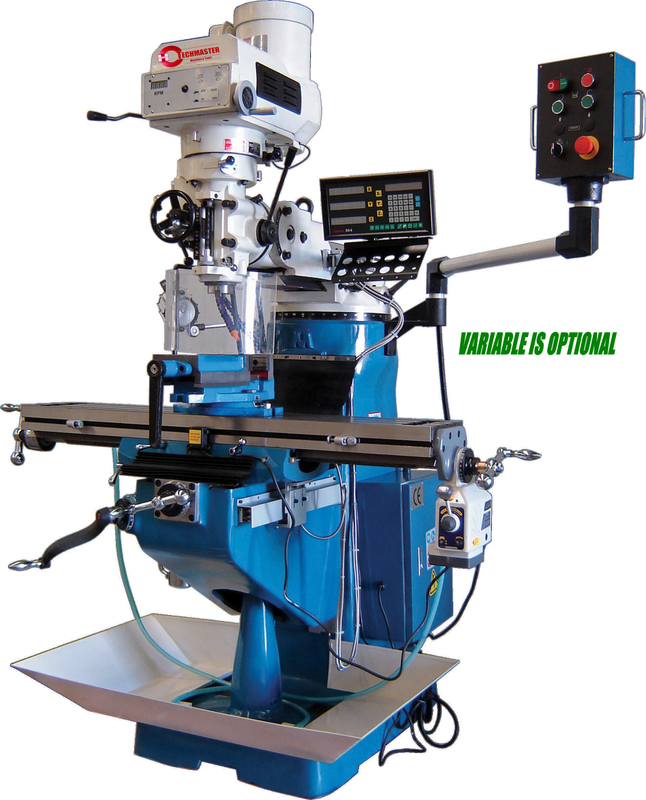

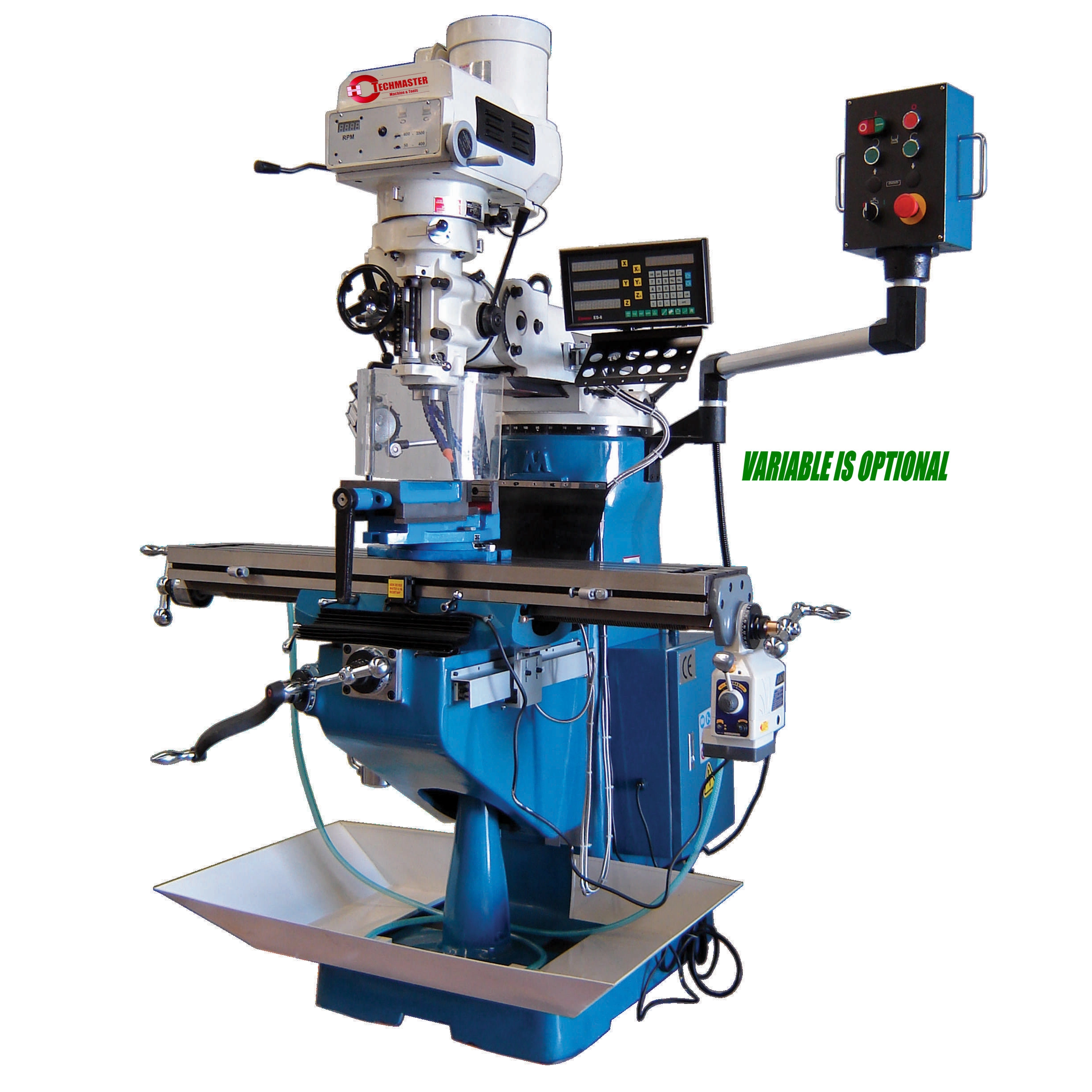

Item No. | X6323 / X6323V(VARIBALE) | X6325 / X6325V |
Table size | 1067 x 230 mm | 1067 x 230 mm |
Table travel (X,Y) | 650 x 305 mm | 650 x 305 mm |
Knee travel | 400 mm | 400 mm |
T-slot | 3 x 16 mm | 3 x 16 mm |
Ram travel | 312 mm | 312 mm |
Distance spindle nose to table | 415 mm | 415 mm |
Spindle taper | R8 or ISO30 | R8 or ISO30 |
Spindle stroke | 127 mm | 127 mm |
Step of spindle speeds | 16 Kinds / Variable | 16 Kinds / Variable |
Range of spindle speeds | 65~4500 / 65~4500 rpm | 65~4500 / 65~4500 rpm |
Automatic spindle feed (mm/rev) | 3 steps 0.04/0.08/0.15 | 3 steps 0.04/0.08/0.15 |
Spindle motor | 2.25 kw | 2.25 kw |
Head swivel (L&R) | 90° | 90° |
Head tilt (Back&Forward) | 45° | 45° |
Y-axis guideway | Dovetail | Dovetail |
Z-axis guideway | Dovetail | Rectangular |
Packing size | 1400 x 1476 x 2030 mm | 1400 x 1476 x 2030 mm |
Net weight | 1100 kg | 1160 kg |
