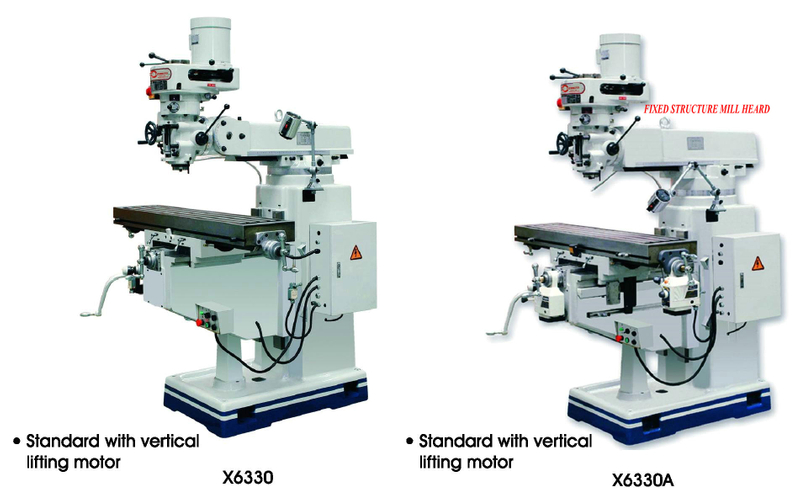

Model | X6330 | X6330A(fixed milling head) |
Table size | 305X1370mm | |
Table travel (X,Y) | 920 x 380mm | |
Knee travel | 430 mm | |
T-slot | 3 x 16 mm | |
Ram travel | 500 mm | |
Distance spindle nose to table | 0~350 mm | |
Spindle taper | ISO40 | |
Spindle stroke | 127 mm | |
Step of spindle speeds | 16Kinds | |
Range of spindle speeds | 65~4500 rpm | |
Automatic spindle feed | 3 steps 0.04/0.08/0.15 mm/rev. | |
Spindle motor | 3.75 kw | |
Head swivel (L&R) | 90° | |
Head tilt (Back&Forward) | 45° | FIX |
Y-axis guideway | Rectangular | |
Z-axis guideway | Rectangular | |
Packing size | 1566 x 1650 x 2080 mm | |
Net weight | 1700 kg | 1750 kg |
