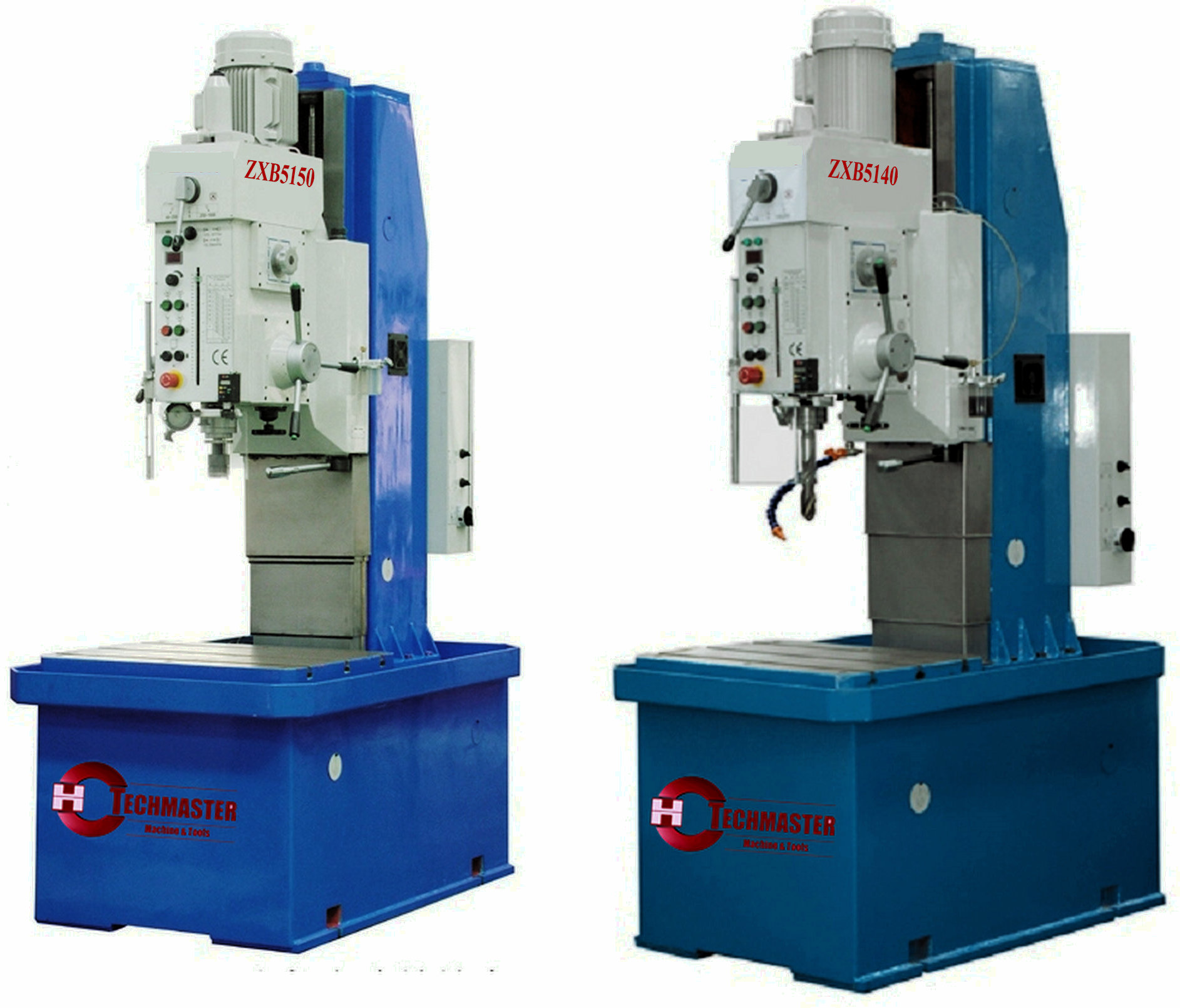

ZXB5150
Quantity: Caratteristica
Filare la velocità nella conversione di frequenza e nella sincronizzazione stepless, con la visualizzazione di velocità dell'asse di rotazione;
Asse di rotazione di concentrazione, con lo smontaggio dell'unità dello strumento;
Sufficiente nella lunghezza della corsa con abbastanza spazio di lavoro;
Alimentazione della trasmissione della frizione di elettromagnetismo, con la visualizzazione di profondità di taglio;
Alimentazione di sincronizzazione di Stepless del worktable nel senso di X; Visualizzazione nella X, senso di Y;
La lubrificazione sottile Trochoid del petrolio è disponibile per la casella dell'asse di rotazione;
La colonna, il workabke e la guida sono lubrificati dalla pompa di staffa;
La casella dell'asse di rotazione ha potuto essere +/-45'; propenso rotante
La casella dell'asse di rotazione ha potuto essere spostata su e giù dal motore, con la noce di sicurezza e del nuovo tipo;
Con il sistema di liquido refrigerante e l'unità del cuscino ammortizzatore;
l'anello di 6-16mm, la tibia della fresa, la tabella vice e rotativa sono tutto di precisione di 125mm disponibili come accressories facoltativi;
Collegamento standard
Tipo chiave mandrino del trivello
Barra connettente per il mandrino del trivello
Manicotto dell'asta cilindrica per lo strumento della tibia del cono
Cuneo per lo strumento della tibia del cono
Doppia chiave dell'estremità aperta
Tibia della fresa
Accessori facoltativi
Controllo elettrico della casella dal PIC
Alimentazione di potenza
Teadout di Digitahi
macinazione di rivestimento 80
Raccoglier e la manopola di si raccoglie
vizio di precisione di 125mmModello ZXB5140 ZXB5150 Diametro drilling massimo (acciaio) 40 millimetri 50 millimetri Diametro di spillatura massimo (acciaio) M28 millimetro M35 millimetro Diametro massimo della fresa 80 millimetri 80 millimetri Distanza fra il centro dell'asse di rotazione alla superficie della guida della colonna 400 millimetri 450 millimetri Distanza massima fra l'estremità dell'asse di rotazione alla superficie del worktable 880 millimetri 1050 millimetri Corsa massima dell'asse di rotazione 200 millimetri 280 millimetri Foro del cono dell'asse di rotazione La TA 4 La TA 4 Corsa della casella dell'asse di rotazione su e giù 650 millimetri 750 millimetri Punti di velocità dell'asse di rotazione Stepless Stepless Intervallo di velocità dell'asse di rotazione 50-2200 r/min 40-1600 r/min Punti dell'alimentazione dell'asse di rotazione 6 6 Intervallo dell'alimentazione dell'asse di rotazione 0.08-0.50 mm/r 0.08-0.50 mm/r Punti dell'alimentazione del Worktable nel senso di X
Intervallo dell'alimentazione del Worktable nel senso di X
Velocità commovente veloce del worktable nel senso di X
Corsa del worktable nel senso di Y e di X
Zona del worktable (LxW) 700x500 millimetro 800x600 millimetro Numeri e larghezza dei solts di T per il worktable 3~18 millimetri 3~18 millimetri Potenza del motore principale (motore del tranducer) 2.2 chilowatt 3.7 chilowatt (VF)
Caratteristica
Filare la velocità nella conversione di frequenza e nella sincronizzazione stepless, con la visualizzazione di velocità dell'asse di rotazione;
Asse di rotazione di concentrazione, con lo smontaggio dell'unità dello strumento;
Sufficiente nella lunghezza della corsa con abbastanza spazio di lavoro;
Alimentazione della trasmissione della frizione di elettromagnetismo, con la visualizzazione di profondità di taglio;
Alimentazione di sincronizzazione di Stepless del worktable nel senso di X; Visualizzazione nella X, senso di Y;
La lubrificazione sottile Trochoid del petrolio è disponibile per la casella dell'asse di rotazione;
La colonna, il workabke e la guida sono lubrificati dalla pompa di staffa;
La casella dell'asse di rotazione ha potuto essere +/-45'; propenso rotante
La casella dell'asse di rotazione ha potuto essere spostata su e giù dal motore, con la noce di sicurezza e del nuovo tipo;
Con il sistema di liquido refrigerante e l'unità del cuscino ammortizzatore;
l'anello di 6-16mm, la tibia della fresa, la tabella vice e rotativa sono tutto di precisione di 125mm disponibili come accressories facoltativi;
Collegamento standard
Tipo chiave mandrino del trivello
Barra connettente per il mandrino del trivello
Manicotto dell'asta cilindrica per lo strumento della tibia del cono
Cuneo per lo strumento della tibia del cono
Doppia chiave dell'estremità aperta
Tibia della fresa
Accessori facoltativi
Controllo elettrico della casella dal PIC
Alimentazione di potenza
Teadout di Digitahi
macinazione di rivestimento 80
Raccoglier e la manopola di si raccoglie
vizio di precisione di 125mmModello ZXB5140 ZXB5150 Diametro drilling massimo (acciaio) 40 millimetri 50 millimetri Diametro di spillatura massimo (acciaio) M28 millimetro M35 millimetro Diametro massimo della fresa 80 millimetri 80 millimetri Distanza fra il centro dell'asse di rotazione alla superficie della guida della colonna 400 millimetri 450 millimetri Distanza massima fra l'estremità dell'asse di rotazione alla superficie del worktable 880 millimetri 1050 millimetri Corsa massima dell'asse di rotazione 200 millimetri 280 millimetri Foro del cono dell'asse di rotazione La TA 4 La TA 4 Corsa della casella dell'asse di rotazione su e giù 650 millimetri 750 millimetri Punti di velocità dell'asse di rotazione Stepless Stepless Intervallo di velocità dell'asse di rotazione 50-2200 r/min 40-1600 r/min Punti dell'alimentazione dell'asse di rotazione 6 6 Intervallo dell'alimentazione dell'asse di rotazione 0.08-0.50 mm/r 0.08-0.50 mm/r Punti dell'alimentazione del Worktable nel senso di X
Intervallo dell'alimentazione del Worktable nel senso di X
Velocità commovente veloce del worktable nel senso di X
Corsa del worktable nel senso di Y e di X
Zona del worktable (LxW) 700x500 millimetro 800x600 millimetro Numeri e larghezza dei solts di T per il worktable 3~18 millimetri 3~18 millimetri Potenza del motore principale (motore del tranducer) 2.2 chilowatt 3.7 chilowatt (VF)
