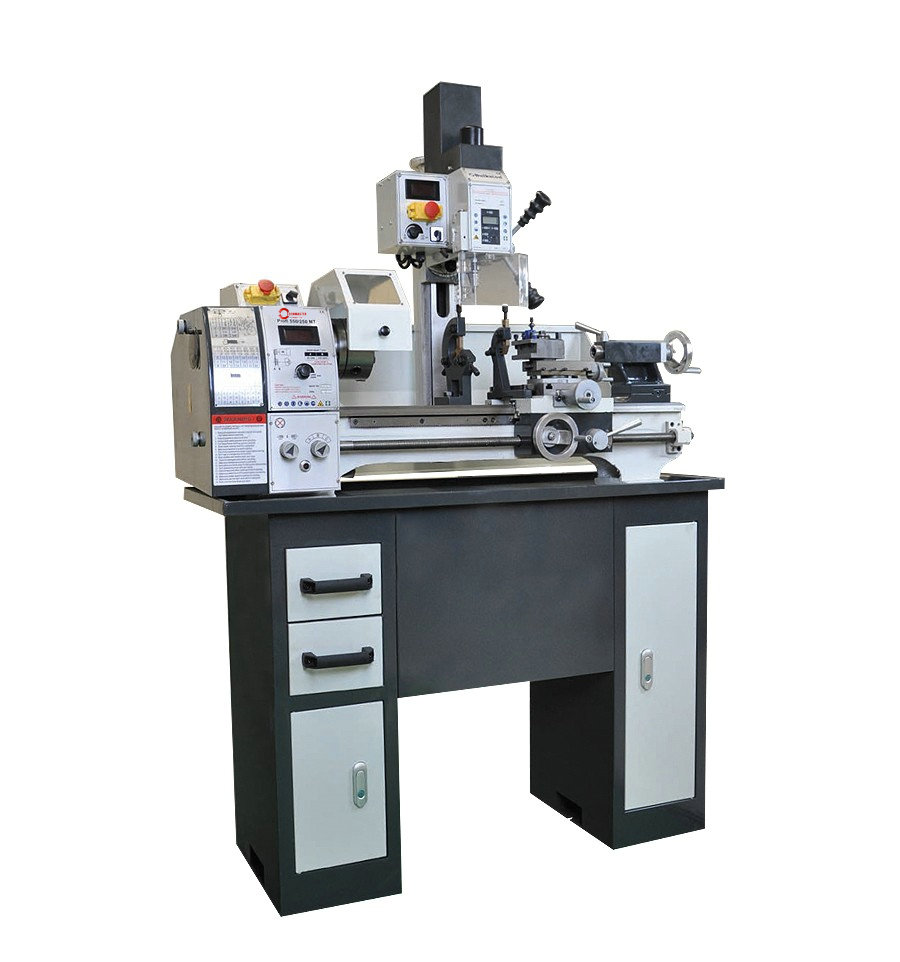

Universal Dreh- und Fräskombination Profi 700 / 280 MT
1 x Universal-Drehmaschine Profi 700 / 280 Vario
1 x Fräs- und Bohreinheit BFB 20 Vario
Die Universal Dreh- und Fräskombination besteht aus der Profi 700 / 280 und einer Fräs- und Bohreinheit. Die ermöglicht moderne Dreh-, Fräs- und Bohrtechnik in Kombination mit wirtschaftlich günstiger Bearbeitung von Maschinen- und Stahlbauteilen. Sie ist bestens geeignet für die Serienfertigung von kleinen bis mittelgroßen Werkstücken. Die Profi 700 / 280 ist mit einem kräftigen 1000 Watt-Motor ausgestattet und bietet maximale Drehgröße.
Der BFB 20 Vario ermöglicht durch digitale Bohrtiefenskala, Bohrungen in Stahl bis Ø 20 mm und Gewindebohrungen bis M 14. Beide Maschinenkomponenten überzeugen durch einfache Bedienung, stufenlose Drehzahlregelung, Digitalanzeige und Rechts-/Linkslaufschaltung.
| TECHNISCHE DATEN DER PROFI 700/280 | |
| Spitzenweite /-höhe | 700 / 140 mm |
| Drehdurchmesser über Bett | 280 mm |
| Drehdurchmesser über Schlitten | 165 mm |
| Maschinenbettbreite | 180 mm |
| Querschlittenweg | 140 mm |
| Oberschlittenweg | 70 mm |
| Max. Drehmeißelquerschnitt | 12 x 12 mm |
| Spindelaufnahme (Drehspindel) | MK 4 |
| Spindelbohrung | 26 mm |
| Drehzahlbereich 1: stufenlos | 50 - 1250 UpM |
| Drehzahlbereich 2: stufenlos | 100 - 2500 UpM |
| | |
| Längsvorschübe | 0,07 - 0,20 mm/U |
| Gewindemaß metrisch | 0,4 - 3,5 mm |
| Zollgewinde, Gänge G | 8-56 G/" |
| Pinolenaufnahme | MK 2 |
| Pinolendurchmesser | 30 mm |
| Pinolenweg | 80 mm |
| Motorleistung | 1000 W |
| Netzanschluss | 230 V, 50/60 Hz |
| Abmessung | 1400 x 700 x 600 mm |
| Gewicht | 190 kg |
| TECHNISCHE DATEN DER BFB 20 VARIO | |
| Bohrleistung Stahl | 20 mm |
| Gewinde (Schneidleistung Stahl) | M 14 |
| Fräsleistung Planfräser | 63 mm |
| Fräsleistung Schaftfräser | 16 mm |
| Drehzahlbereich 1 / 2 | 50 - 1.125 / 100 - 2.250 |
| Drehzahlstufen | stufenlos |
| Pinolenhub | 50 mm |
| Fräskopfhub | 380 mm |
| Fräskopf Schwenkbereich | + / - 90° |
| Motorleistung | 600 W |
| Netzanschluss | 230 V, 50/60 Hz |
| Höhe ab Maschinenbett | 830 mm |
| Gewicht | 60 kg |
| Spindelaufnahme | MK 2 |
| Spindelausladung | 184 mm |
