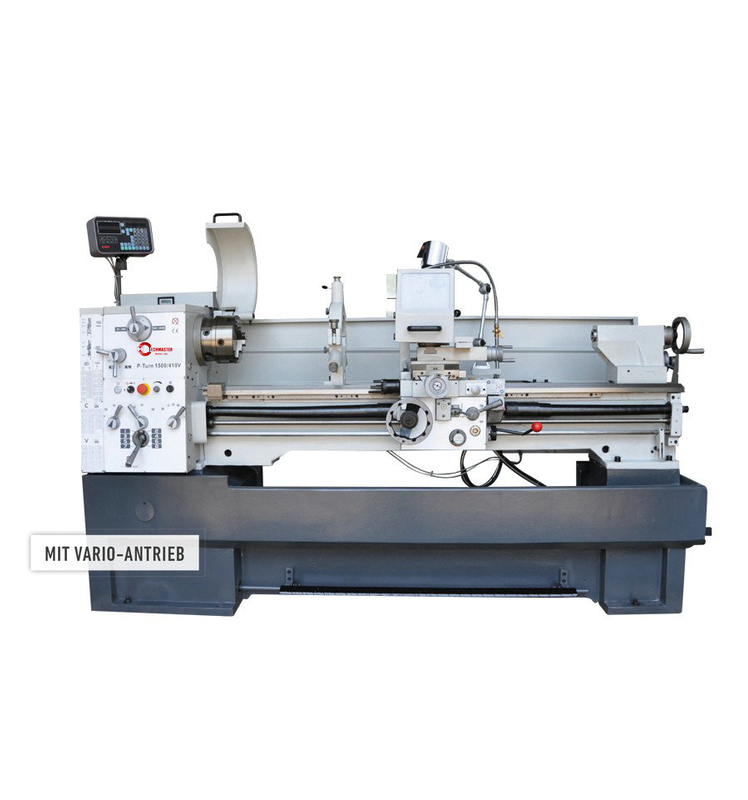

VARIO ENGINE LATHE TURN 1000/410 VARIO
| Quantity: | |
|---|---|
| TECHNISCHE DATEN | |
| Spitzenweite /-höhe | 1000 / 205 mm |
| Drehdurchmesser über Bett | 410 mm |
| Drehdurchmesser über Support | 255 mm |
| Drehdurchmesser über Brücke | 580 mm |
| Brückenlänge | 250 mm |
| Brückenbreite | 250 mm |
| Spindeldrehzahlen | L 30-550 H 550-3000 min |
| Spindelaufnahme / -konus | D1-6 / MK 6 |
| Spindelbohrung | 52 mm |
| Längsvorschübe | 0,05 - 1,7 mm/U |
| Quervorschübe | 0,025 - 0,85 mm/U |
| Max. Querschlittenweg | 210 mm |
| Max. Oberschlittenweg | 140 mm |
| Schwenkbereich Oberschlitten | + / - 45° |
| Gewindeschneiden metrisch | (39) 0,2 - 14 mm |
| Gewindeschneiden whitworth | (45) 2 - 72 mm |
| Gewindeschneiden modul | (18) 0,3 - 3,5 mm |
| Gewindeschneiden diametral | (21) 8 - 44 DP |
| Motorleistung / -spannung | 5,5 kW / 400 V |
| Reitstockpinolenkonus | MK 4 / 50 mm |
| Abmessung | 1940 x 1060 x 1360 mm |
| Gewicht | 1550 kg |
| Reitstockpinolenhub | 120 mm |
| Reitstockquerverstellung | + / - 13 mm |
